Проект каркасного двухэтажного дома с террасой 26СЯ04.00

3D визуализация

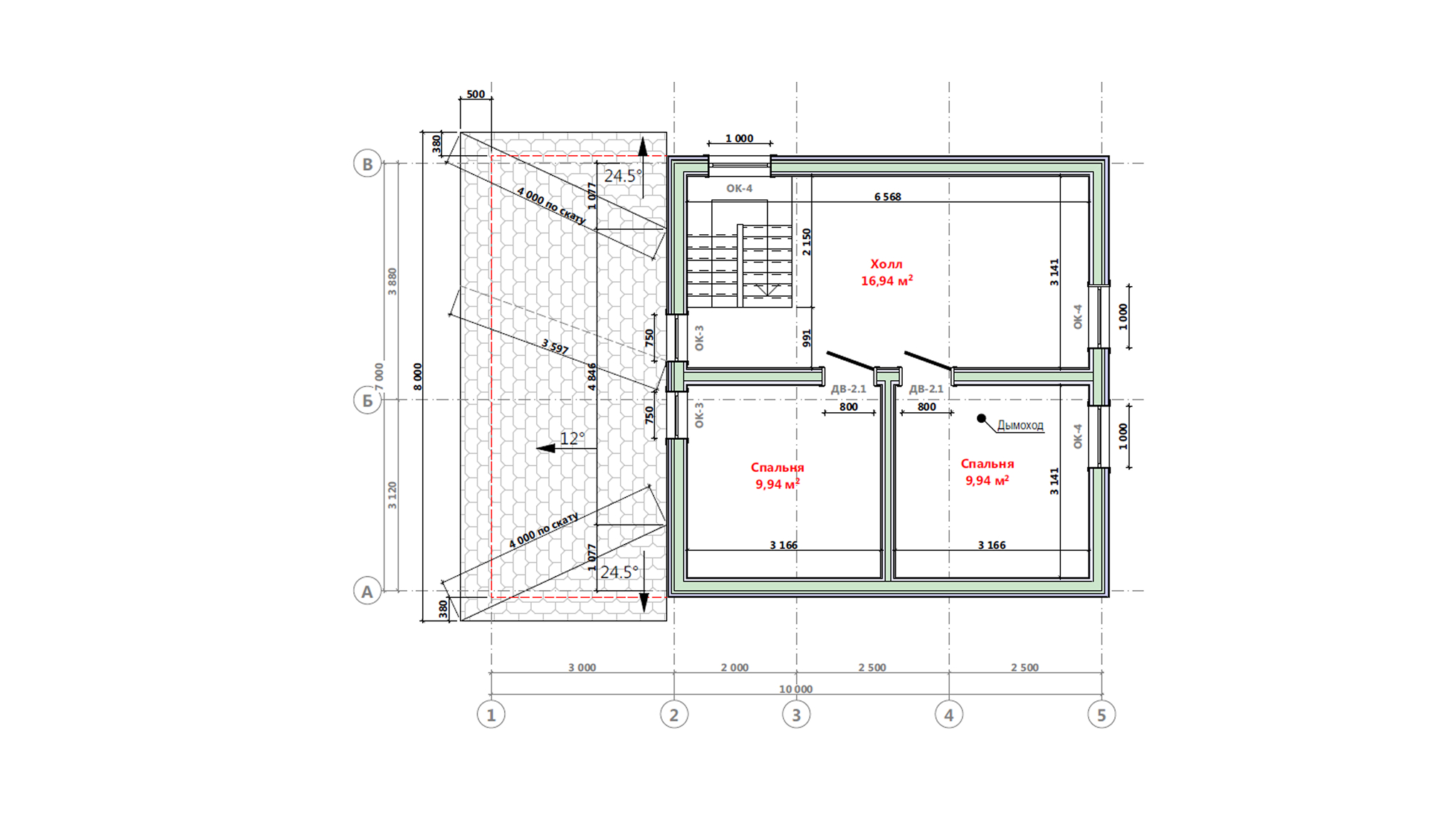

План
4.8
8
В избранное
15 740 РУБ99 960 РУБ
84%
  • Общая площадь:
    119 м2
  • Размер дома:
    7.0 x 7.0 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Двухэтажный
  • Спальни:
    Две
  • Санузлы:
    Один
Все характеристики
Поделиться проектом
Задать вопрос

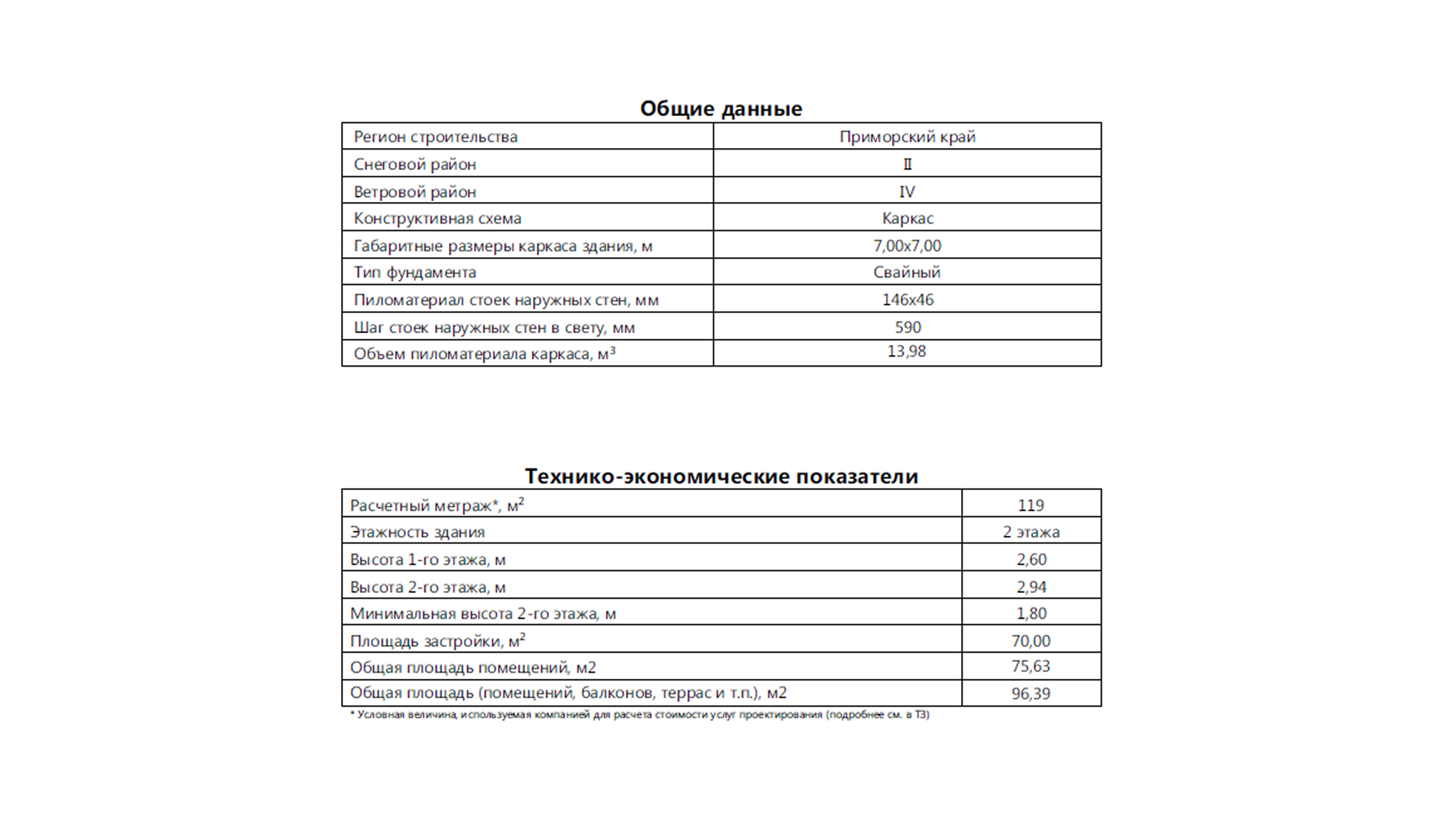

Характеристики

  • Тип строения:
    Дом с террасой
  • Общая площадь:
    119 м2
  • Размер дома:
    7.0 x 7.0 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Двухэтажный
  • Спальни:
    Две
  • Санузлы:
    Один
  • Объем пиломатериала для силового каркаса:
    13.98 м3
  • Сечение стоек наружных стен каркаса:
    146x46
  • Тип пиломатериала:
    Сухая строганная доска
  • Шаг стоек наружных стен каркаса:
    590 мм в свету
  • Снеговая/Ветровая нагрузка:
    II-IV
  • Проект адаптирован под регион:
    Приморский край
  • Версия проекта:
    Каркасный дом версия 5 (Узнать, что входит)
Проекты двухэтажных домов Проекты двухэтажных домов 7х7 Проекты небольших двухэтажных домов Проекты больших двухэтажных домов Проекты двухэтажных домов до 150 кв. м. Проекты двухэтажных домов с двумя спальнями Проекты двухэтажных домов с одним санузлом Проекты двухэтажных домов с двухскатной крышей Проекты двухэтажных домов в классическом стиле Проекты двухэтажных домов в скандинавском стиле Проекты двухэтажных домов в современном стиле Проекты двухэтажных домов в финском стиле Проекты двухэтажных домов с печкой Проекты двухэтажных домов с террасой Проекты двухэтажных домов с парной Проекты домов 7х7 Проекты домов до 150 кв. м. Проекты домов с двумя спальнями Проекты домов с одним санузлом Проекты домов с парной Проекты домов с террасой Проекты домов с двухскатной крышей

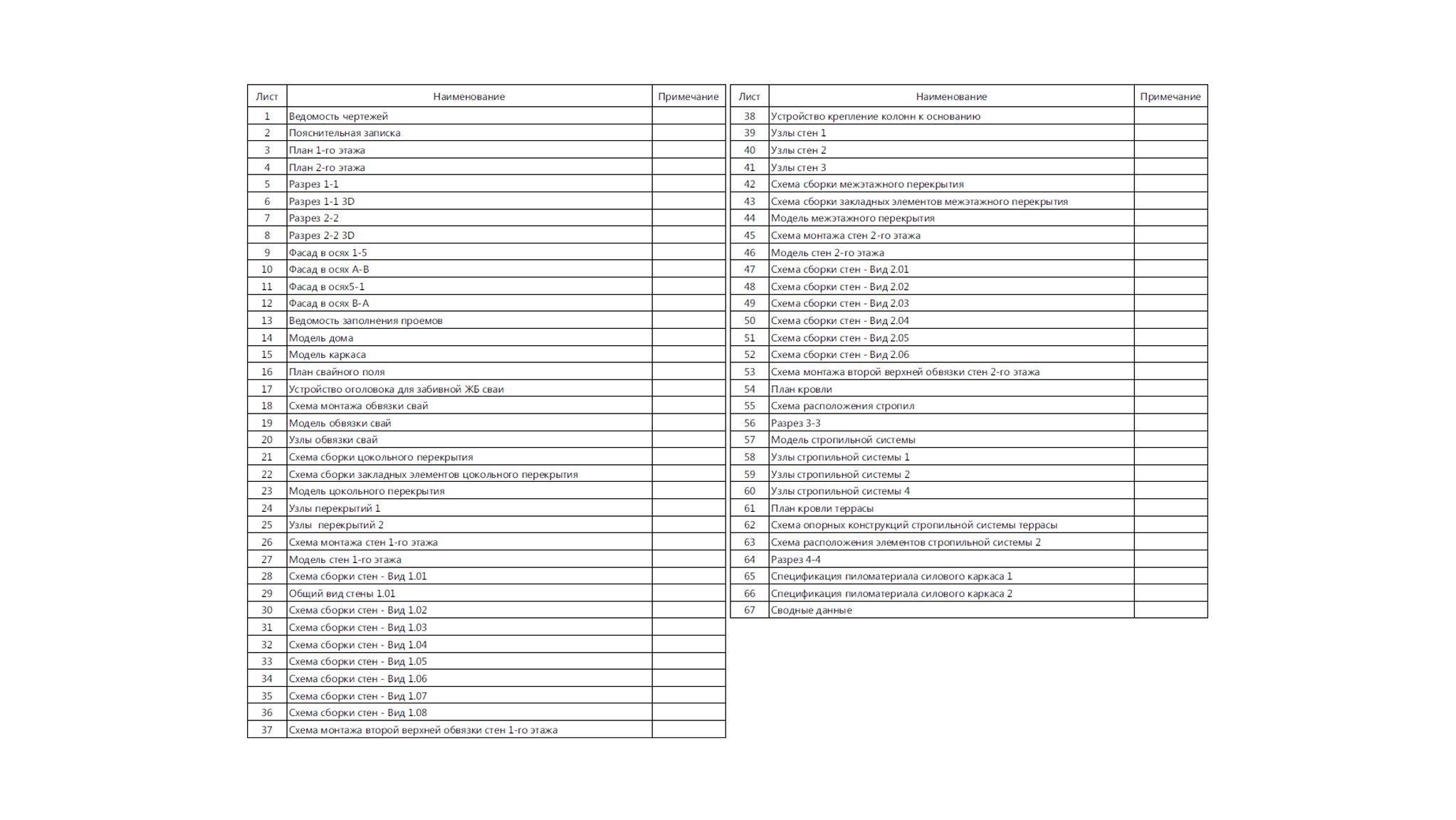

Что входит в проект

Каркасный дом версия 5

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

Эскизная часть проекта:
  1. Планировки этажей
  2. План кровли
  3. Визуализация дома с разных ракурсов

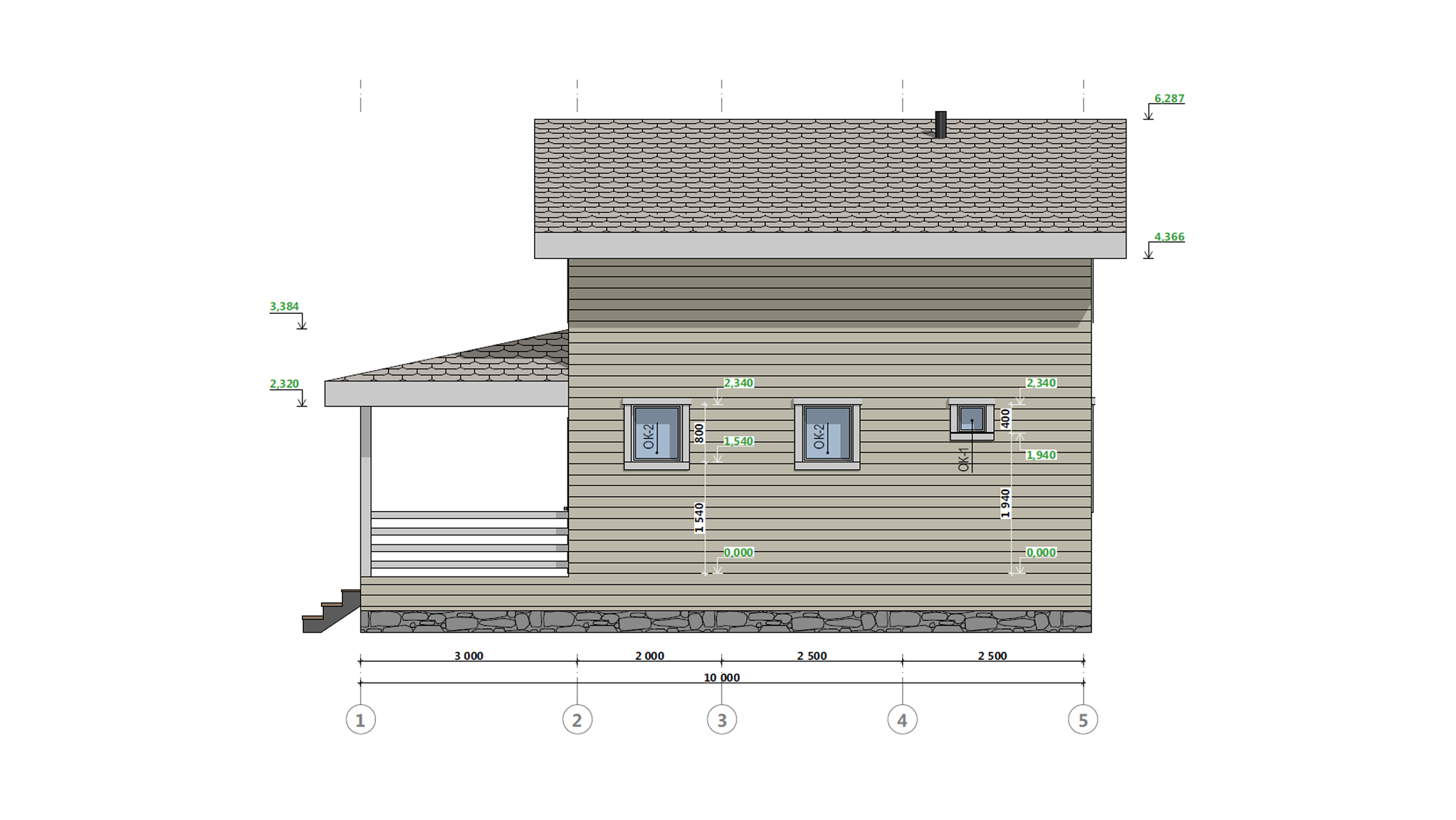

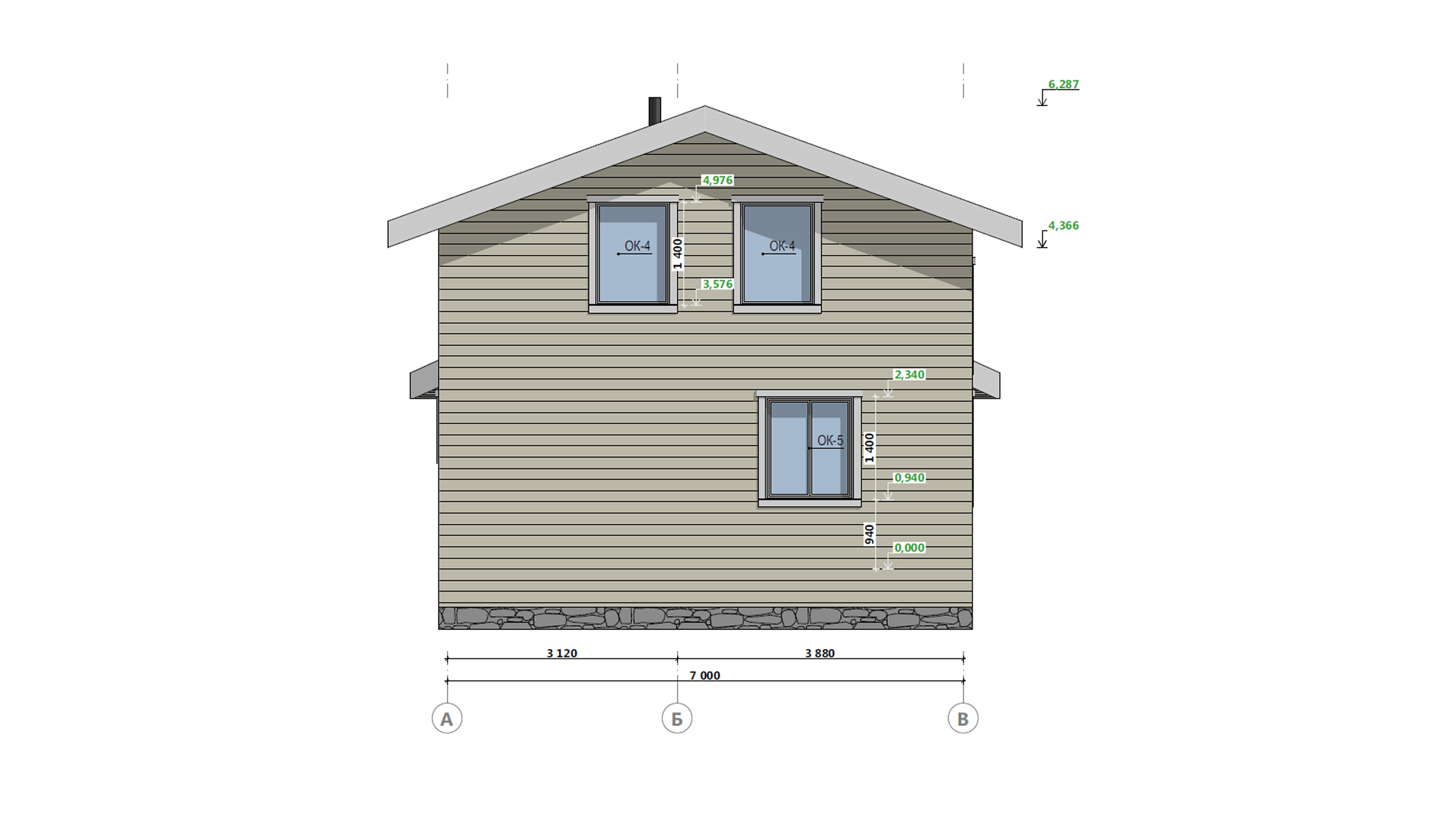

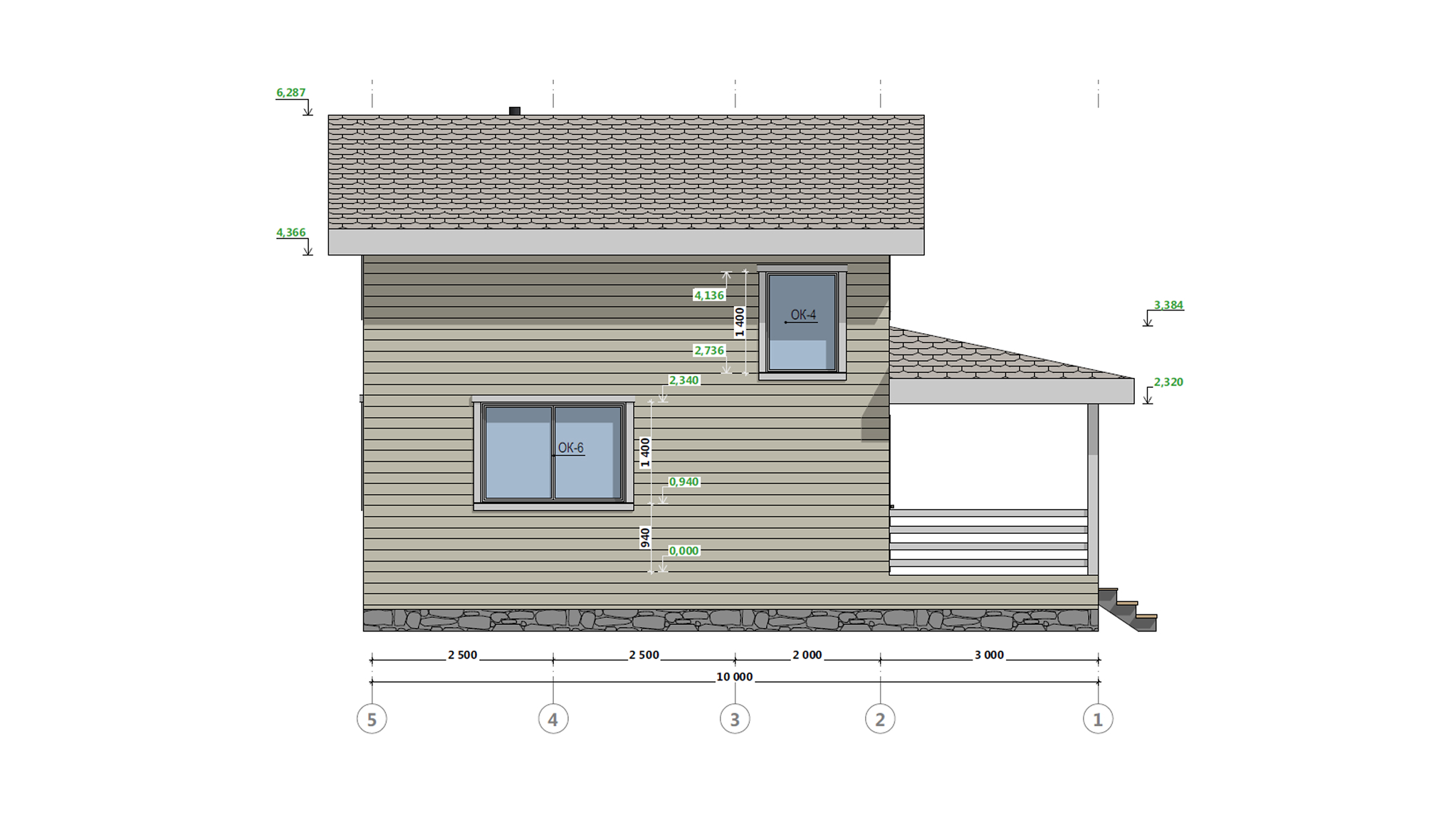

  4. Фасады с четырех сторон
  5. Разрезы
Конструктивный раздел:
  1. Визуализация каркаса с разных ракурсов
  2. Спецификация оконных конструкций
  3. План фундамента или свайное поле
  4. Схема устройства ростверка или подкладочной доски
  5. Схемы сборки перекрытий
  6. Схемы сборки стен
  7. Схемы сборки стропильной системы

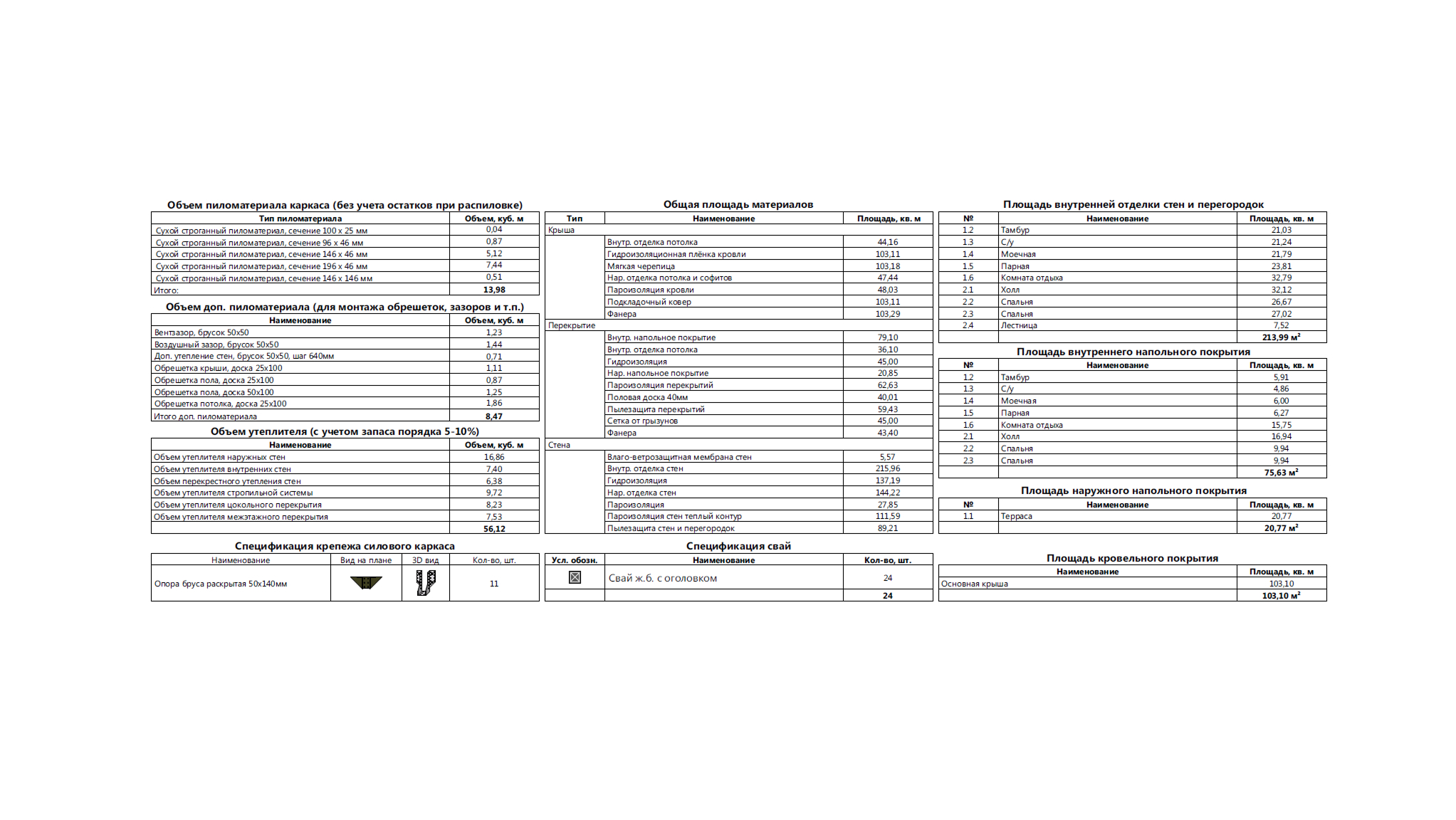

  8. Спецификация пиломатериала
  9. Площади и объем строительных материалов (полы, потолки, стены, объем утеплителя)
  10. Все узлы конструкций силового каркаса
  11. Все пироги ограждающих и внутренних конструкций дома (полы, потолки, стены, кроля, перегородки)
Видео о составе проекта

Отзывы

Отзывов о проекте пока никто не оставил.
Но вы можете рассказать всем о своих впечатлениях.

Оставьте отзыв о проекте
