Проект каркасного двухэтажного дома с террасой 25АМ16.00

3D визуализация
План
4.8
0
В избранное
15 740 РУБ106 680 РУБ
85%
  • Общая площадь:
    127 м2
  • Размер дома:
    8.7 x 7.9 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Двухэтажный
  • Спальни:
    Три
  • Санузлы:
    Два
Все характеристики
Поделиться проектом
Задать вопрос

Характеристики

  • Тип строения:
    Дом с террасой
  • Общая площадь:
    127 м2
  • Размер дома:
    8.7 x 7.9 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Двухэтажный
  • Спальни:
    Три
  • Санузлы:
    Два
  • Объем пиломатериала для силового каркаса:
    16.47 м3
  • Сечение стоек наружных стен каркаса:
    145x45
  • Тип пиломатериала:
    Сухая строганная доска
  • Шаг стоек наружных стен каркаса:
    590 мм в свету
  • Снеговая/Ветровая нагрузка:
    IV-II
  • Проект адаптирован под регион:
    Ленинградская область
  • Версия проекта:
    Каркасный дом версия 4 (Узнать, что входит)
Проекты двухэтажных домов 8х8 Проекты больших двухэтажных домов Проекты двухэтажных домов до 150 кв. м. Проекты двухэтажных домов с тремя спальнями Проекты двухэтажных домов с двумя санузлами Проекты двухэтажных домов с двухскатной крышей Проекты двухэтажных домов в стиле Барнхаус Проекты двухэтажных домов в скандинавском стиле Проекты двухэтажных домов в современном стиле Проекты двухэтажных домов в финском стиле Проекты двухэтажных домов с кабинетом

Что входит в проект

Каркасный дом версия 4

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

Эскизная часть проекта:
  1. Планировки этажей
  2. План кровли

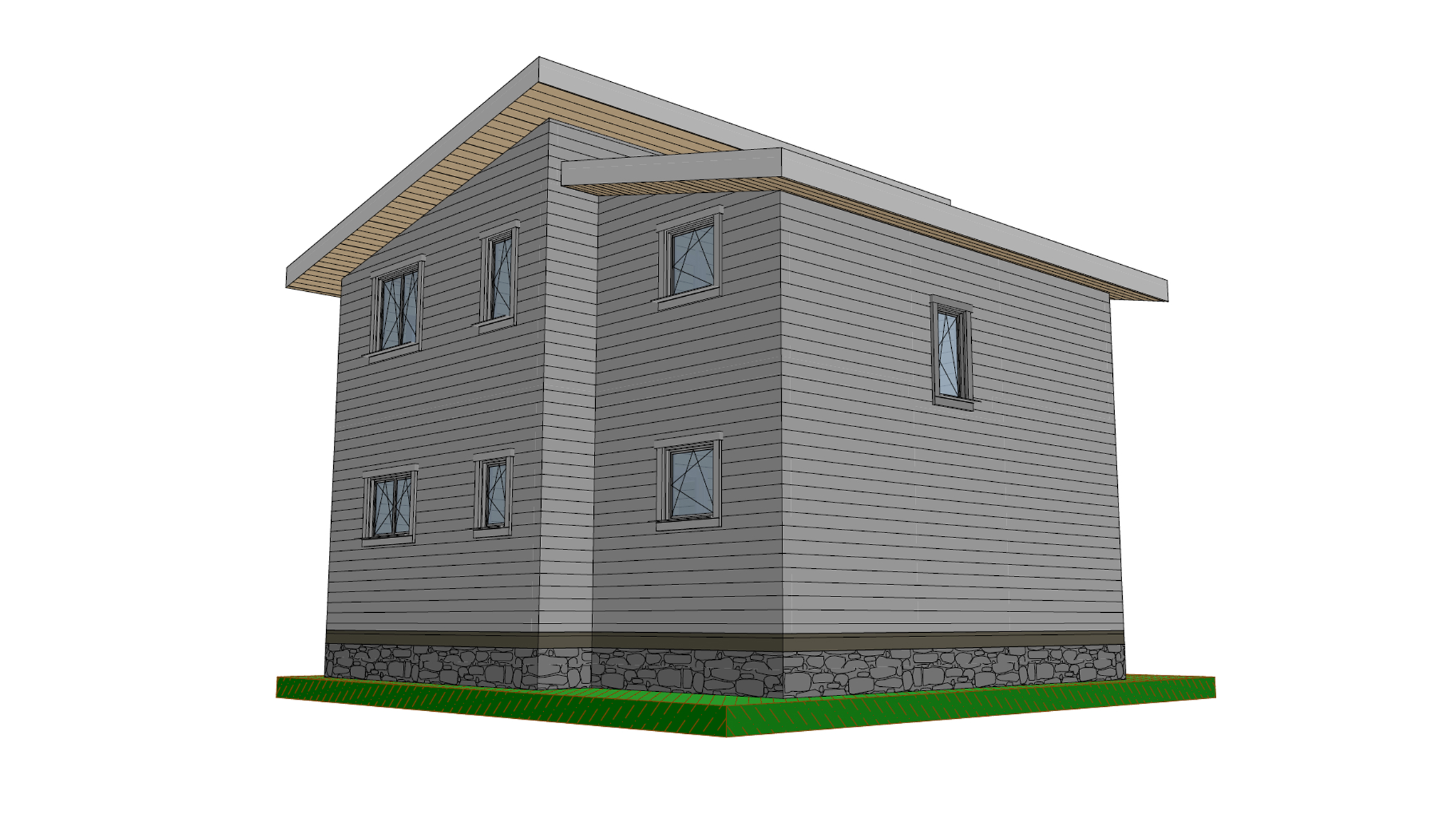

  3. Визуализация дома с разных ракурсов

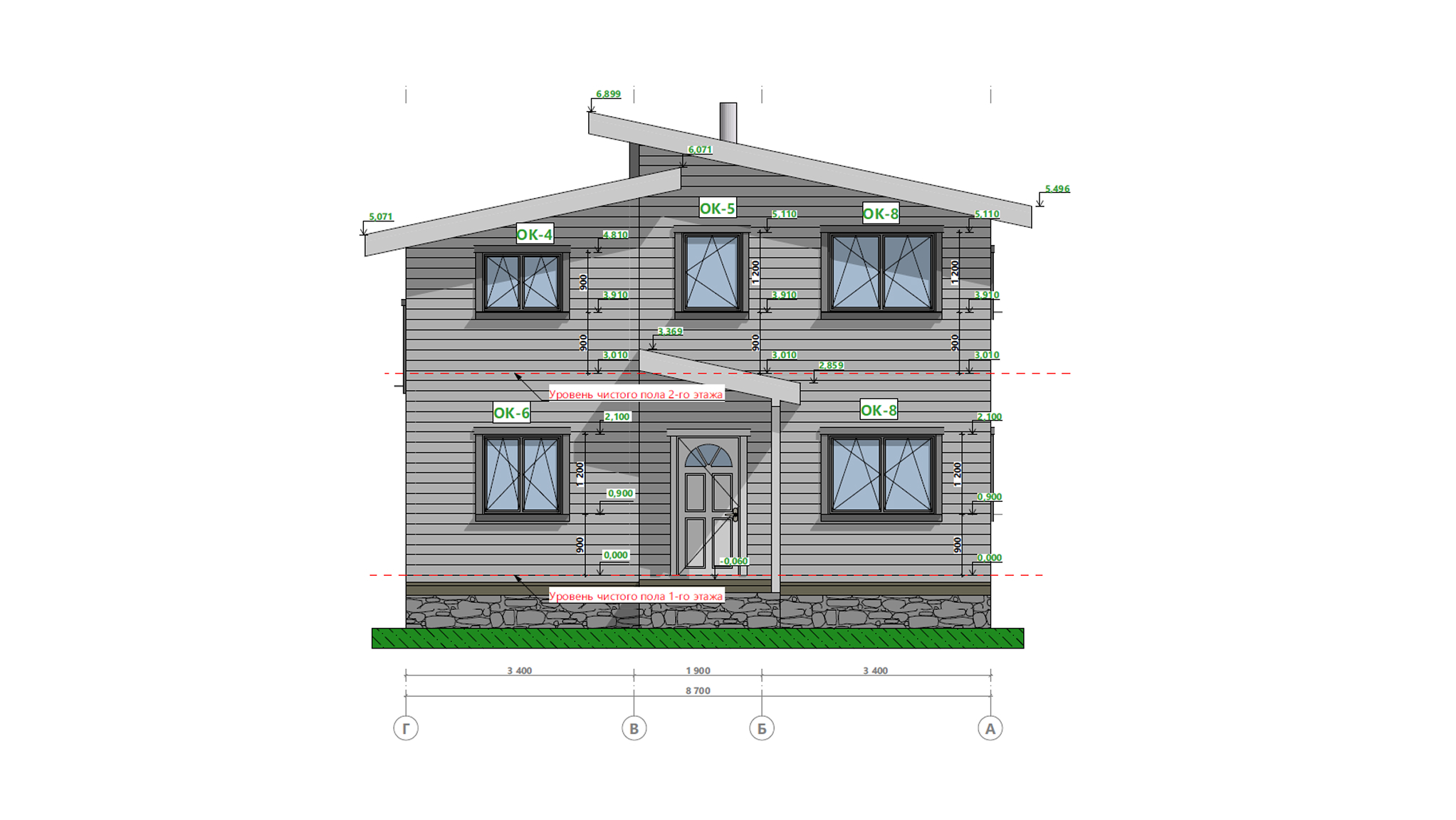

  4. Фасады с четырех сторон

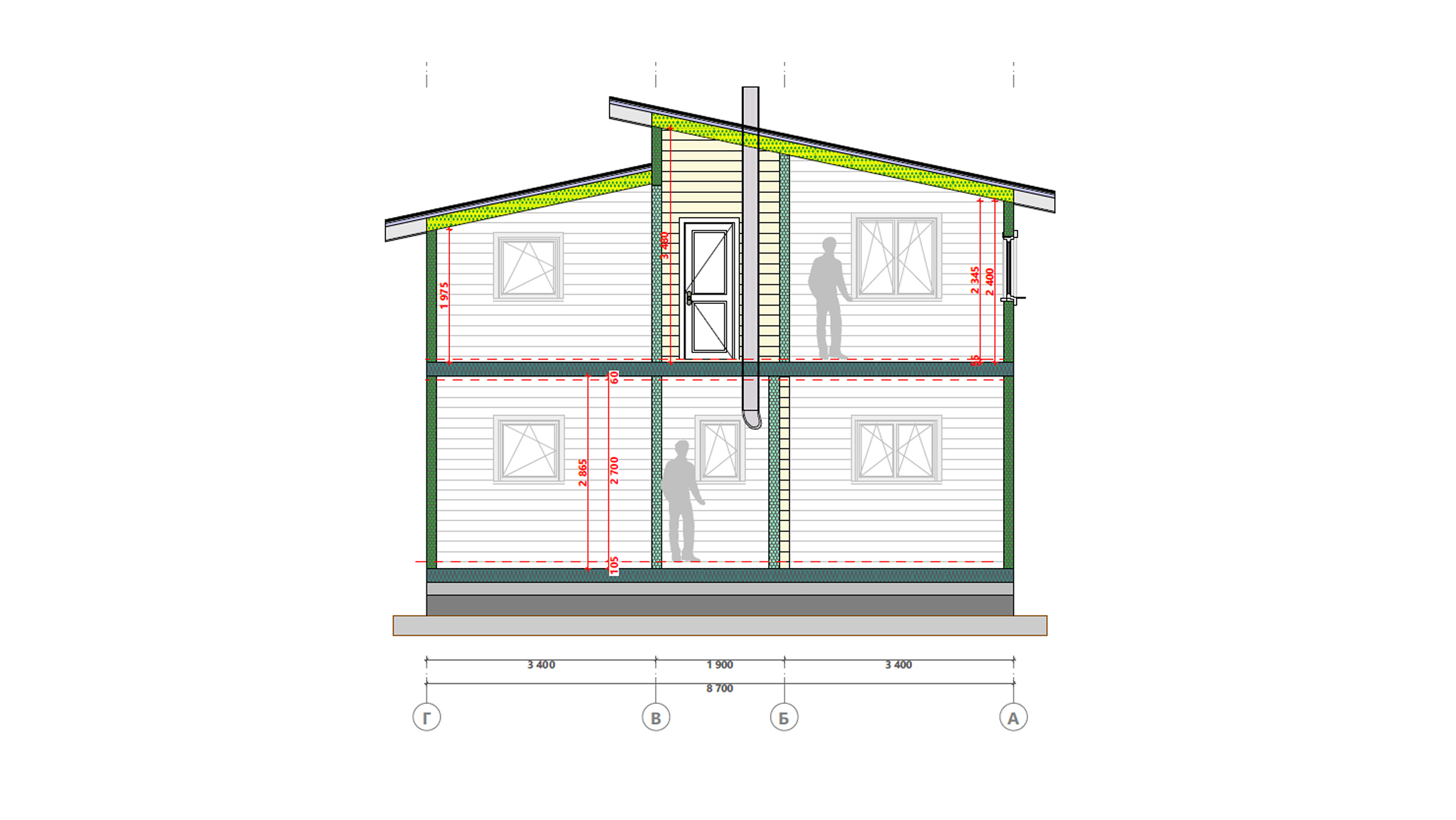

  5. Разрезы
Конструктивный раздел:
  1. План фундамента или свайное поле
  2. Схема устройства ростверка или подкладочной доски
  3. Схемы сборки перекрытий
  4. Схемы сборки стен
  5. Схемы сборки стропильной системы

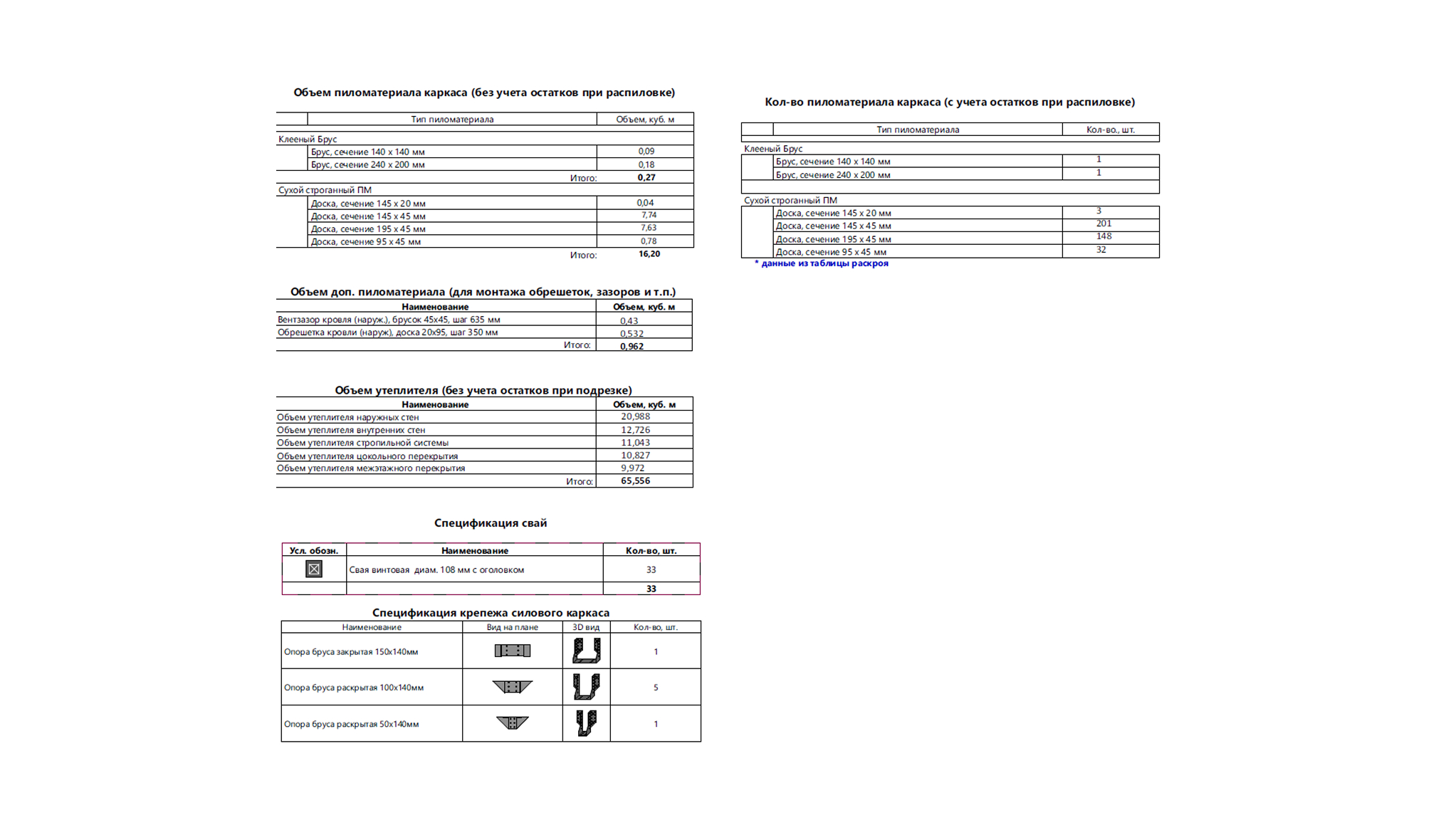

  6. Спецификация пиломатериала
Видео о составе проекта
