Проект каркасного одноэтажного дома с террасой 24МШ05.03

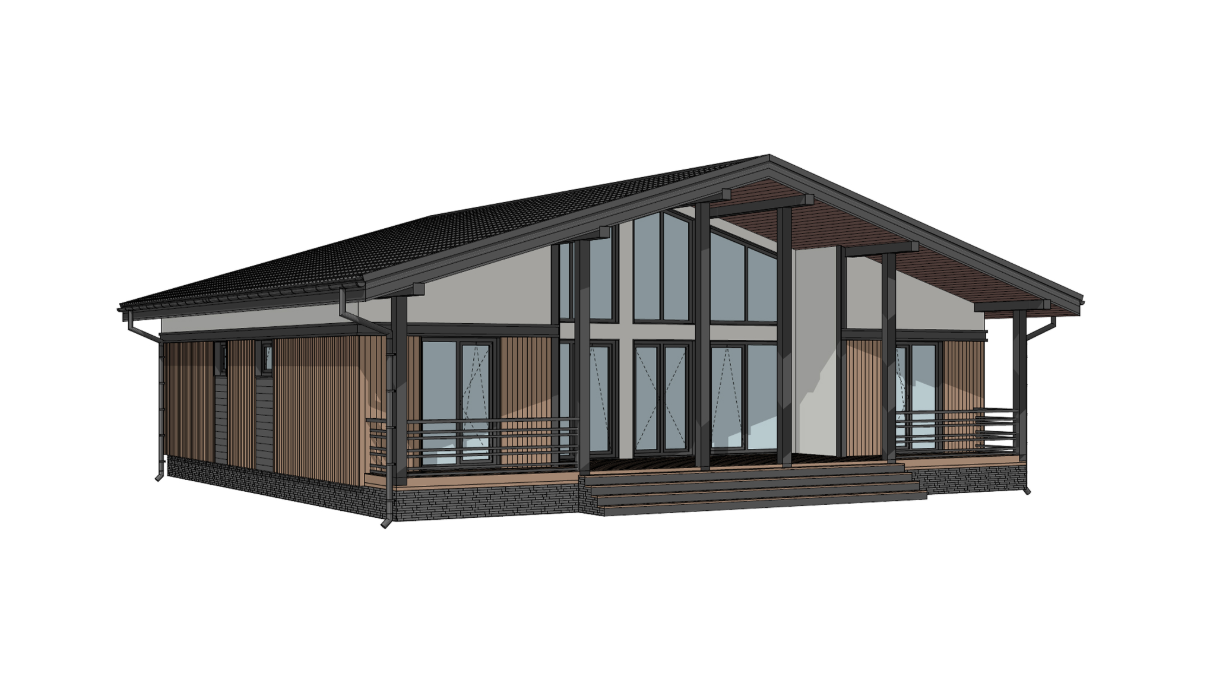

3D визуализация
План
4.8
5
В избранное
16 790 РУБ165 480 РУБ
90%
  • Общая площадь:
    197 м2
  • Размер дома:
    13.91 x 12.0 м
  • Тип фундамента:
    Лента
  • Этажи:
    Одноэтажный
  • Спальни:
    Три
  • Санузлы:
    Три
Все характеристики
Поделиться проектом
Задать вопрос

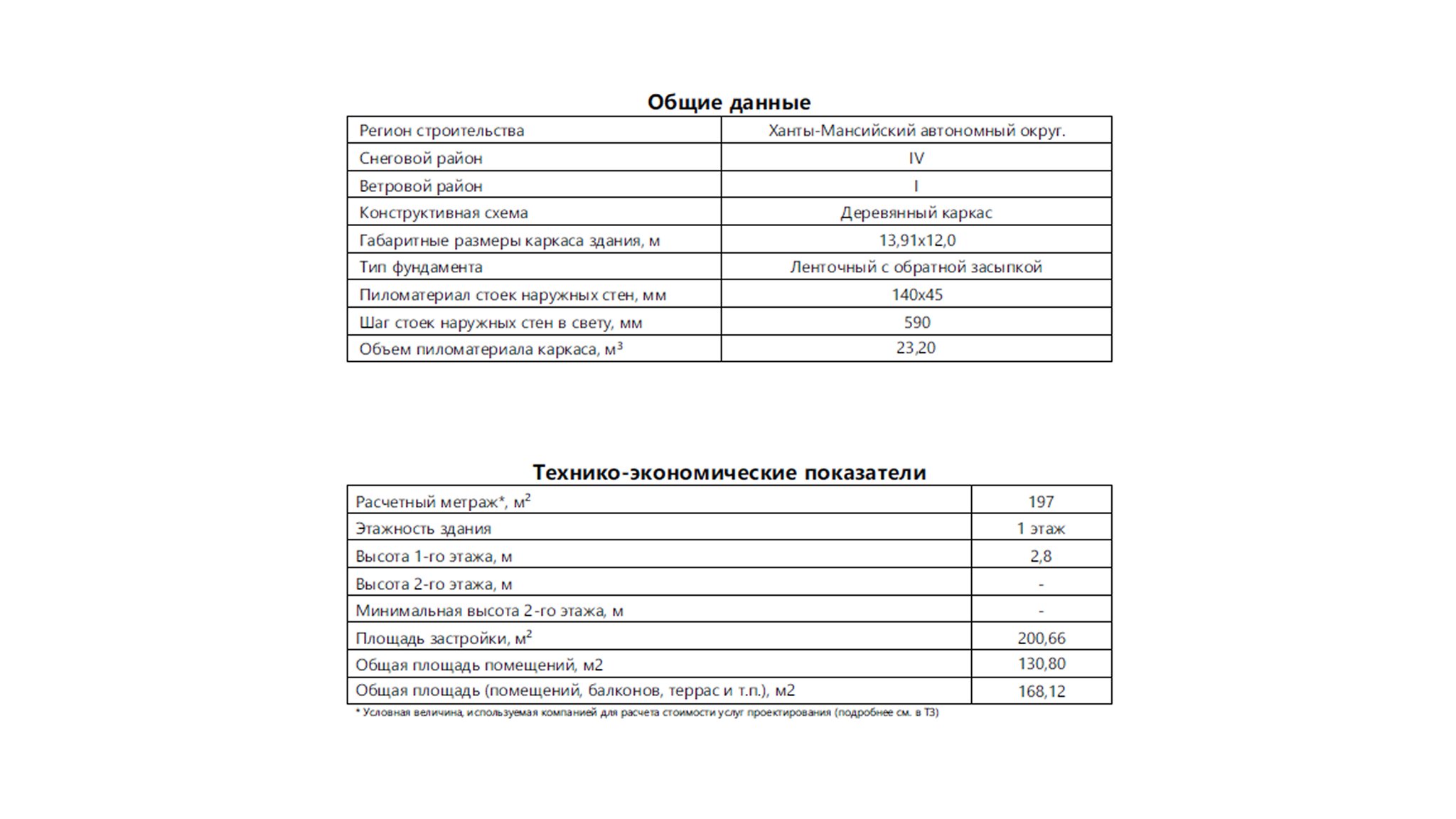

Характеристики

  • Тип строения:
    Дом с террасой
  • Общая площадь:
    197 м2
  • Размер дома:
    13.91 x 12.0 м
  • Тип фундамента:
    Лента
  • Этажи:
    Одноэтажный
  • Спальни:
    Три
  • Санузлы:
    Три
  • Объем пиломатериала для силового каркаса:
    23.20 м3
  • Сечение стоек наружных стен каркаса:
    140x45
  • Тип пиломатериала:
    Сухая строганная доска
  • Шаг стоек наружных стен каркаса:
  • Снеговая/Ветровая нагрузка:
    IV-I
  • Проект адаптирован под регион:
    Ханты-Мансийский автономный округ
  • Версия проекта:
    Каркасный дом версия 5 (Узнать, что входит)
Проекты одноэтажных домов до 200 кв. м. Проекты одноэтажных домов с тремя спальнями Проекты одноэтажных домов с тремя санузлами Проекты одноэтажных домов с двухскатной крышей Проекты одноэтажных домов в скандинавском стиле Проекты одноэтажных домов в финском стиле Проекты одноэтажных домов с кабинетом Проекты одноэтажных домов с кладовкой Проекты одноэтажных домов с котельной Проекты домов с тремя спальнями Проекты домов с тремя санузлами Проекты домов с кабинетом Проекты домов с кладовкой Проекты домов с котельной Проекты домов с постирочной Проекты домов со вторым светом Проекты домов с террасой Проекты одноэтажных каркасных домов Проекты больших каркасных домов Проекты каркасных домов до 200 кв. м. Проекты каркасных домов с тремя спальнями Проекты каркасных домов с тремя санузлами Проекты каркасных домов с двухскатной крышей Проекты каркасных домов в скандинавском стиле Проекты каркасных домов в современном стиле Проекты каркасных домов в финском стиле Проекты каркасных домов со вторым светом Проекты каркасных домов с террасой Проекты каркасных домов с постирочной Проекты домов с двухскатной крышей

Что входит в проект

Каркасный дом версия 5

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

Эскизная часть проекта:
  1. Планировки этажей
  2. План кровли
  3. Визуализация дома с разных ракурсов

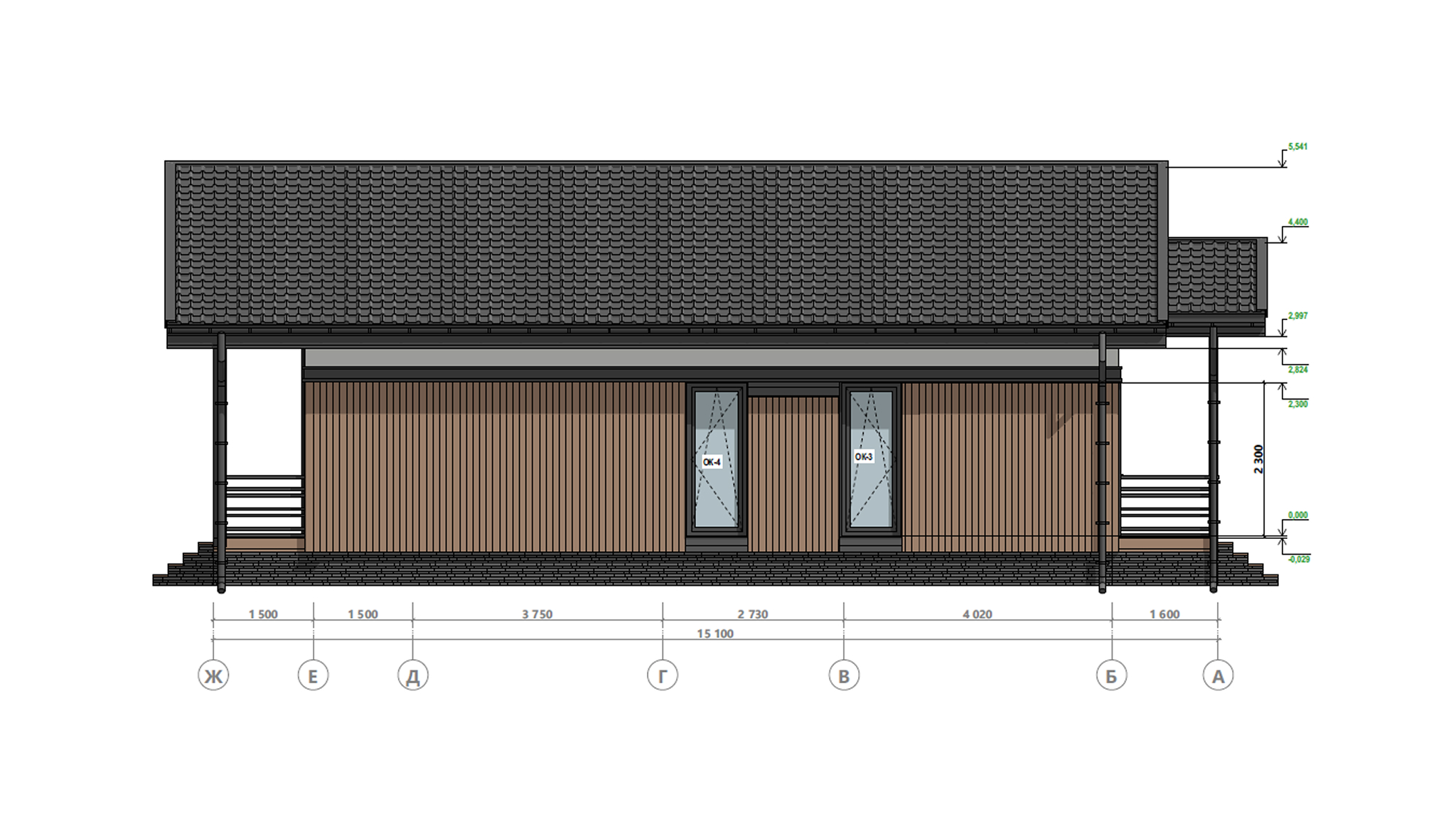

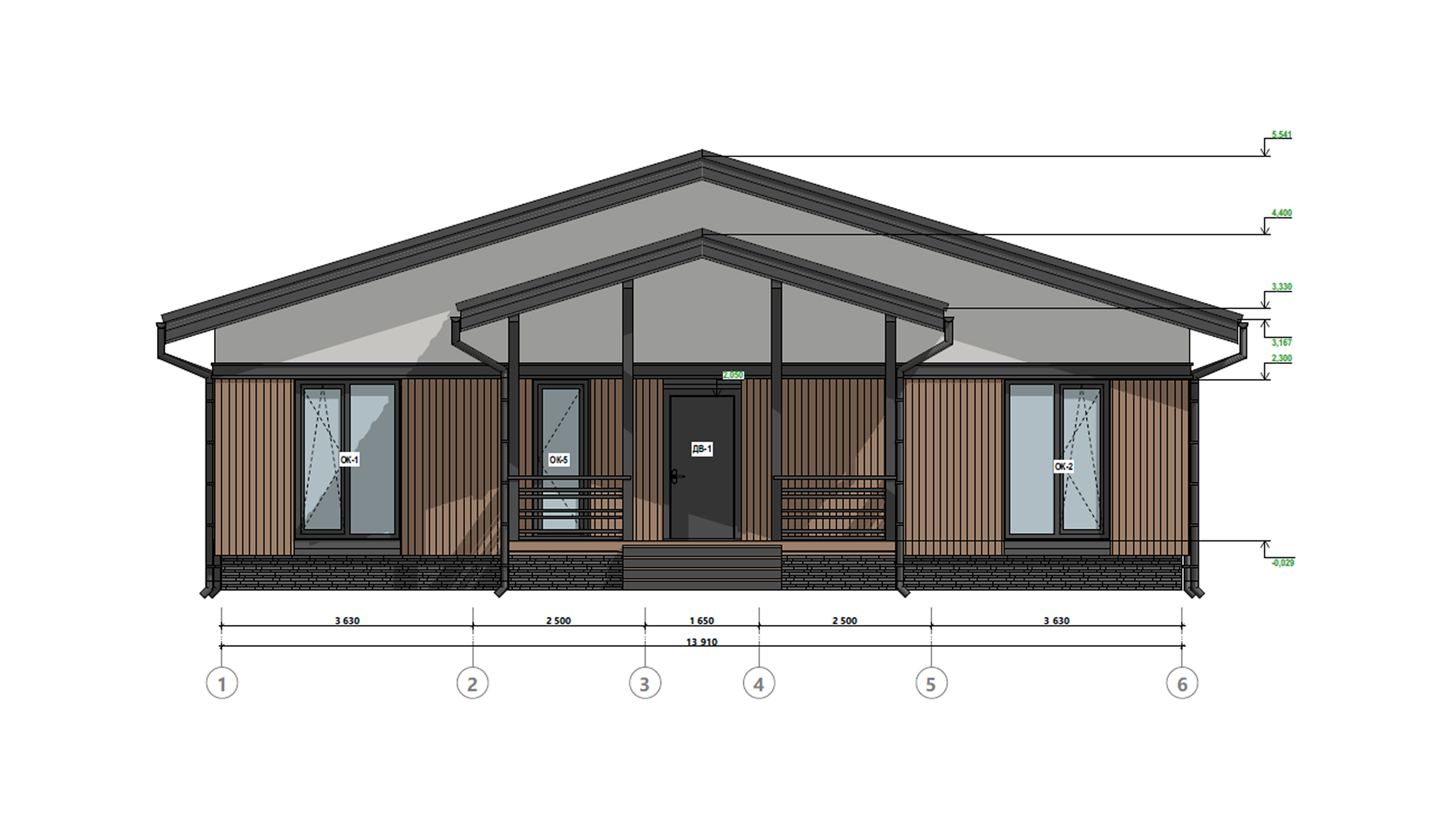

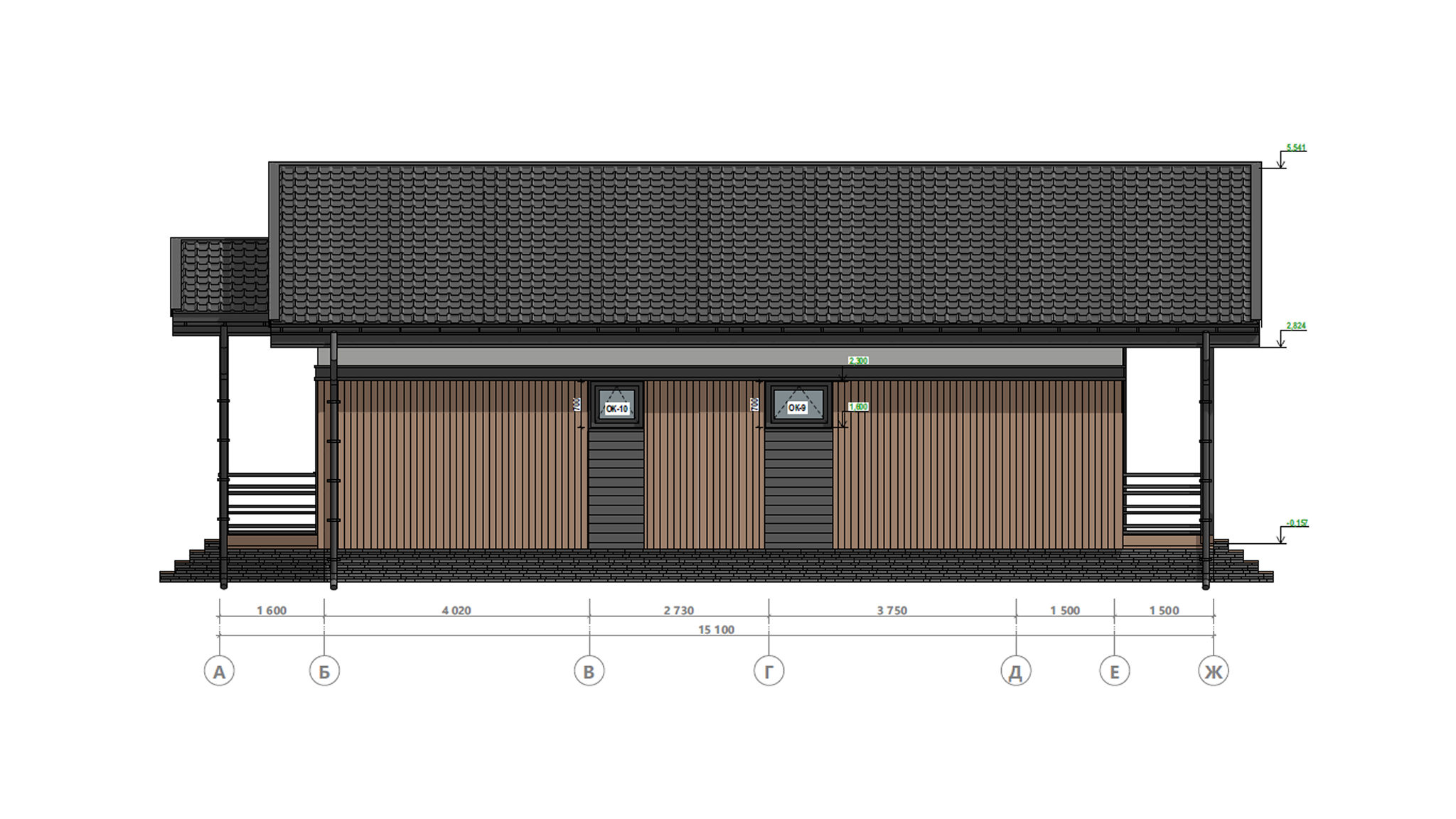

  4. Фасады с четырех сторон

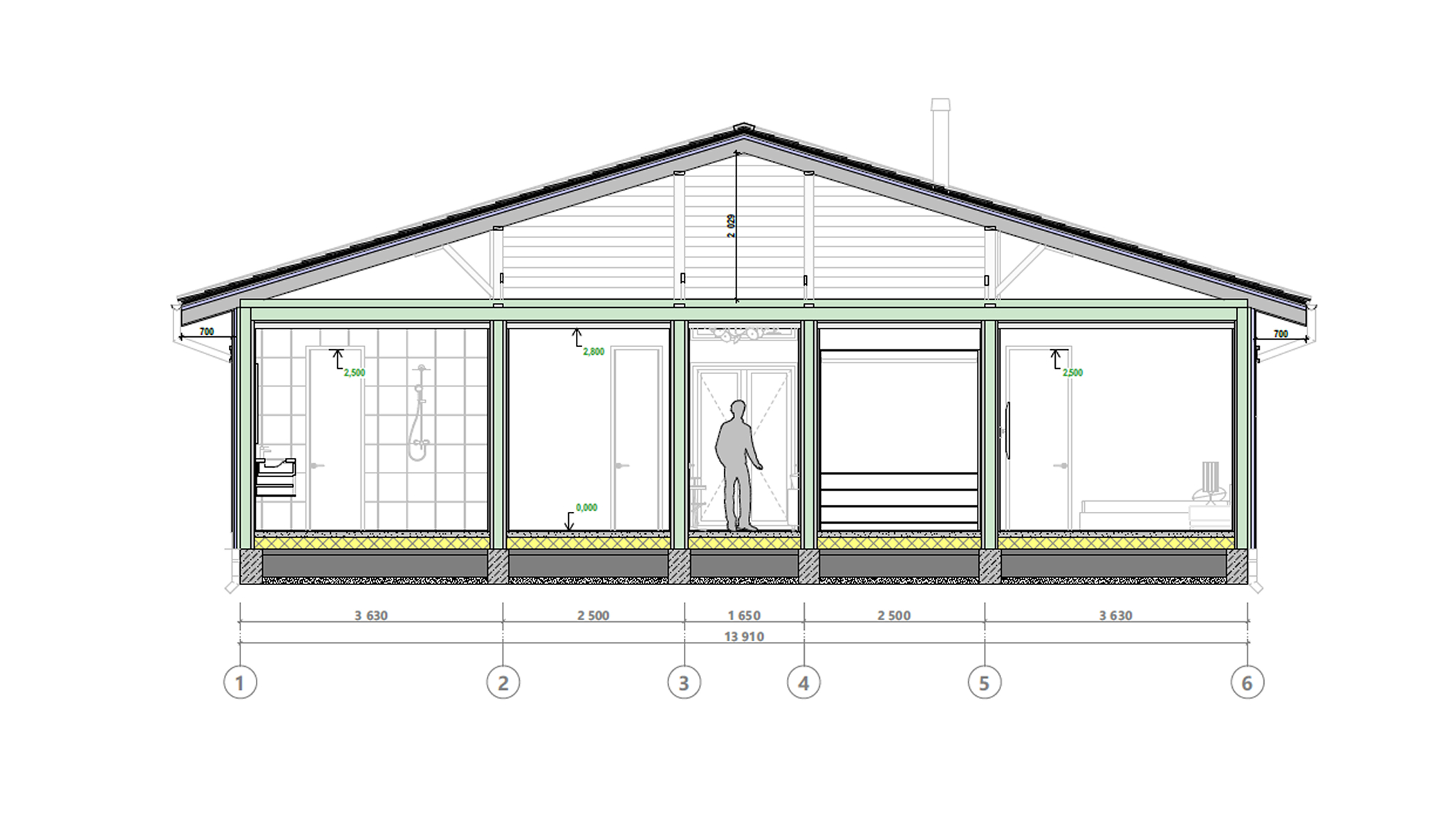

  5. Разрезы
Конструктивный раздел:
  1. Визуализация каркаса с разных ракурсов
  2. Спецификация оконных конструкций
  3. План фундамента или свайное поле
  4. Схема устройства ростверка или подкладочной доски
  5. Схемы сборки перекрытий
  6. Схемы сборки стен
  7. Схемы сборки стропильной системы

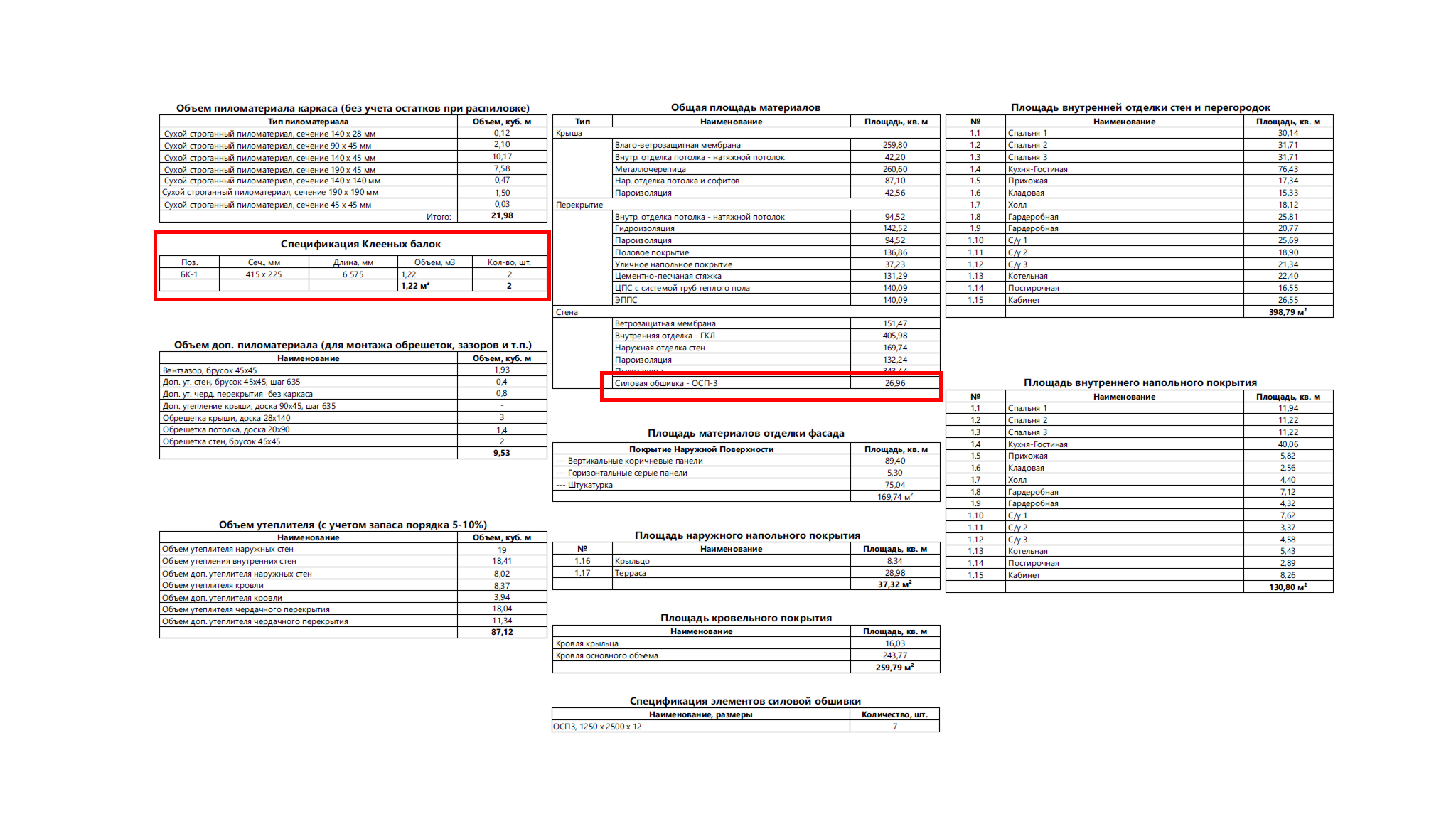

  8. Спецификация пиломатериала
  9. Площади и объем строительных материалов (полы, потолки, стены, объем утеплителя)
  10. Все узлы конструкций силового каркаса
  11. Все пироги ограждающих и внутренних конструкций дома (полы, потолки, стены, кроля, перегородки)
Видео о составе проекта

Отзывы

Отзывов о проекте пока никто не оставил.
Но вы можете рассказать всем о своих впечатлениях.

Оставьте отзыв о проекте
