Проект каркасного двухэтажного дома 19ЮП05.01
13 640 РУБ63 840 РУБ
79%
-
Общая площадь:76 м2
-
Размер дома:6,0 x 6,0 м
-
Тип фундамента:Сваи
-
Этажи:Двухэтажный
-
Спальни:Две
-
Санузлы:Один
Характеристики
-
Тип строения:Дом
-
Общая площадь:76 м2
-
Размер дома:6,0 x 6,0 м
-
Тип фундамента:Сваи
-
Этажи:Двухэтажный
-
Спальни:Две
-
Санузлы:Один
-

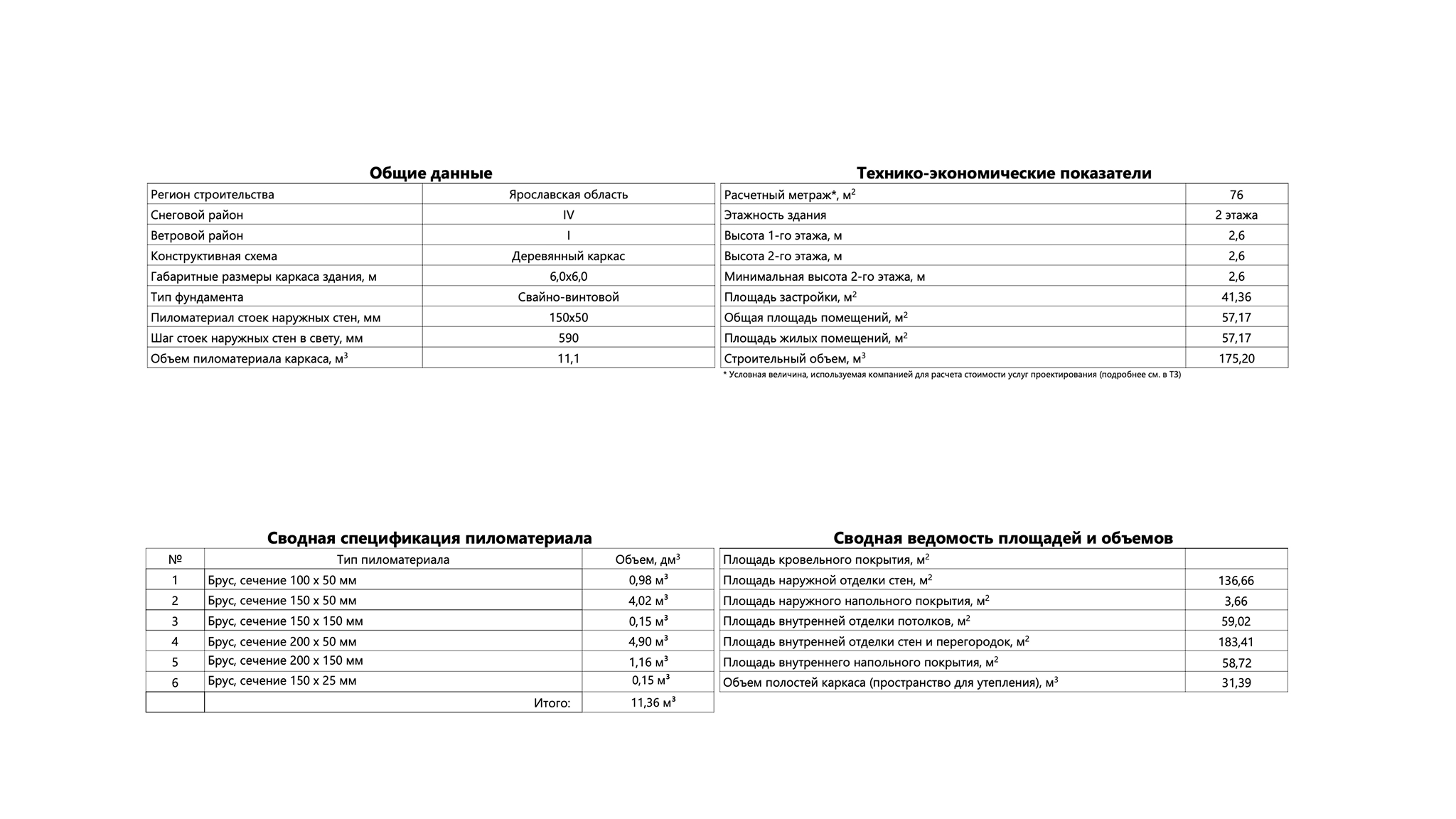

Объем пиломатериала для силового каркаса:11,1 м3
-
Сечение стоек наружных стен каркаса:150x50
-
Тип пиломатериала:Нестроганная доска
-
Шаг стоек наружных стен каркаса:590 мм в свету
-
Снеговая/Ветровая нагрузка:IV-I
-
Проект адаптирован под регион:Ярославская область
-
Версия проекта:Каркасный дом версия 4 (Узнать, что входит)
Что входит в проект
Каркасный дом версия 4
3D модель силового каркасав формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimxПроект передаётся в электронном виде,
только в форматах PDF и bimix

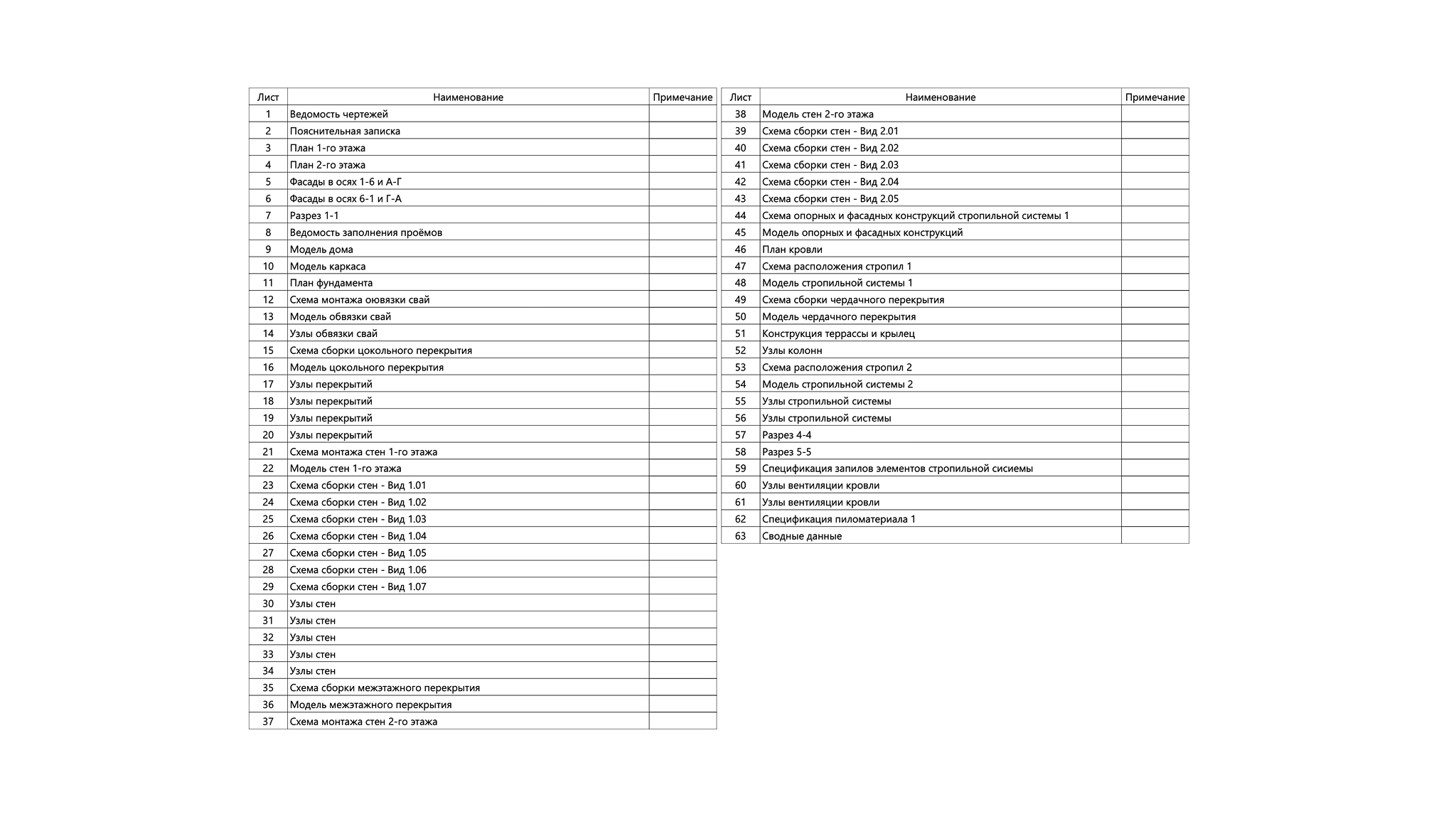

Эскизная часть проекта:

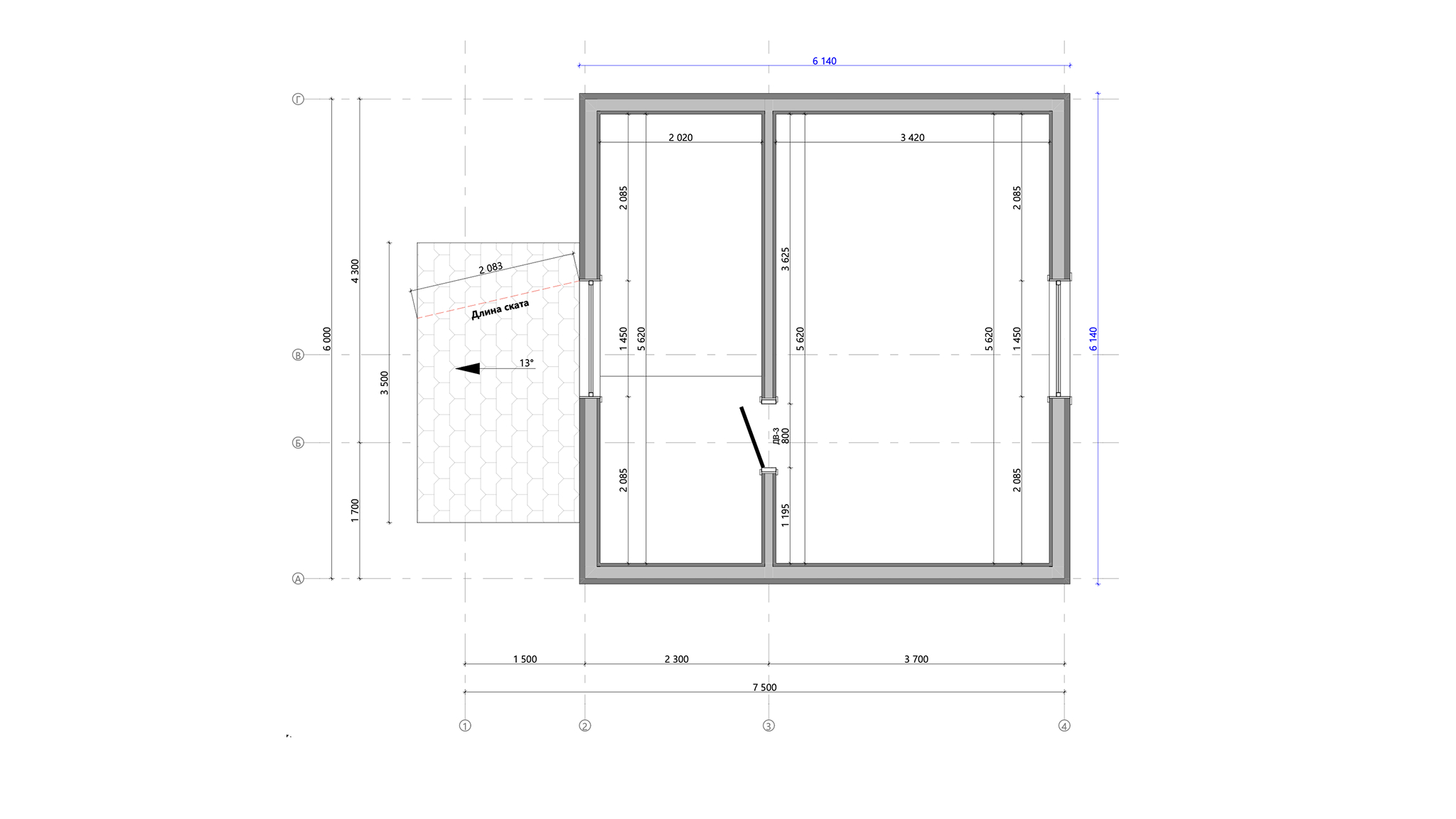

- Планировки этажей
- План кровли

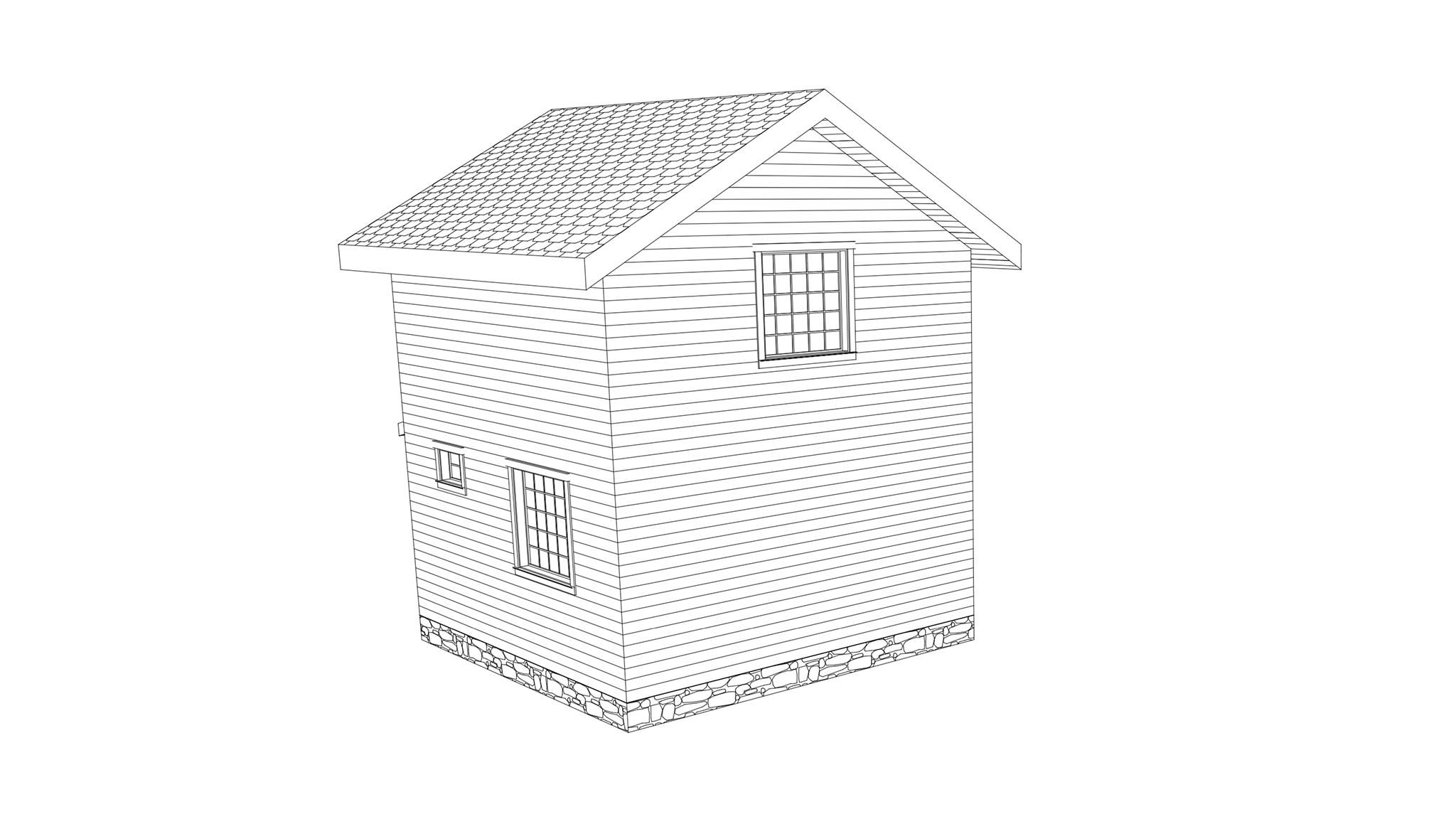

- Визуализация дома с разных ракурсов

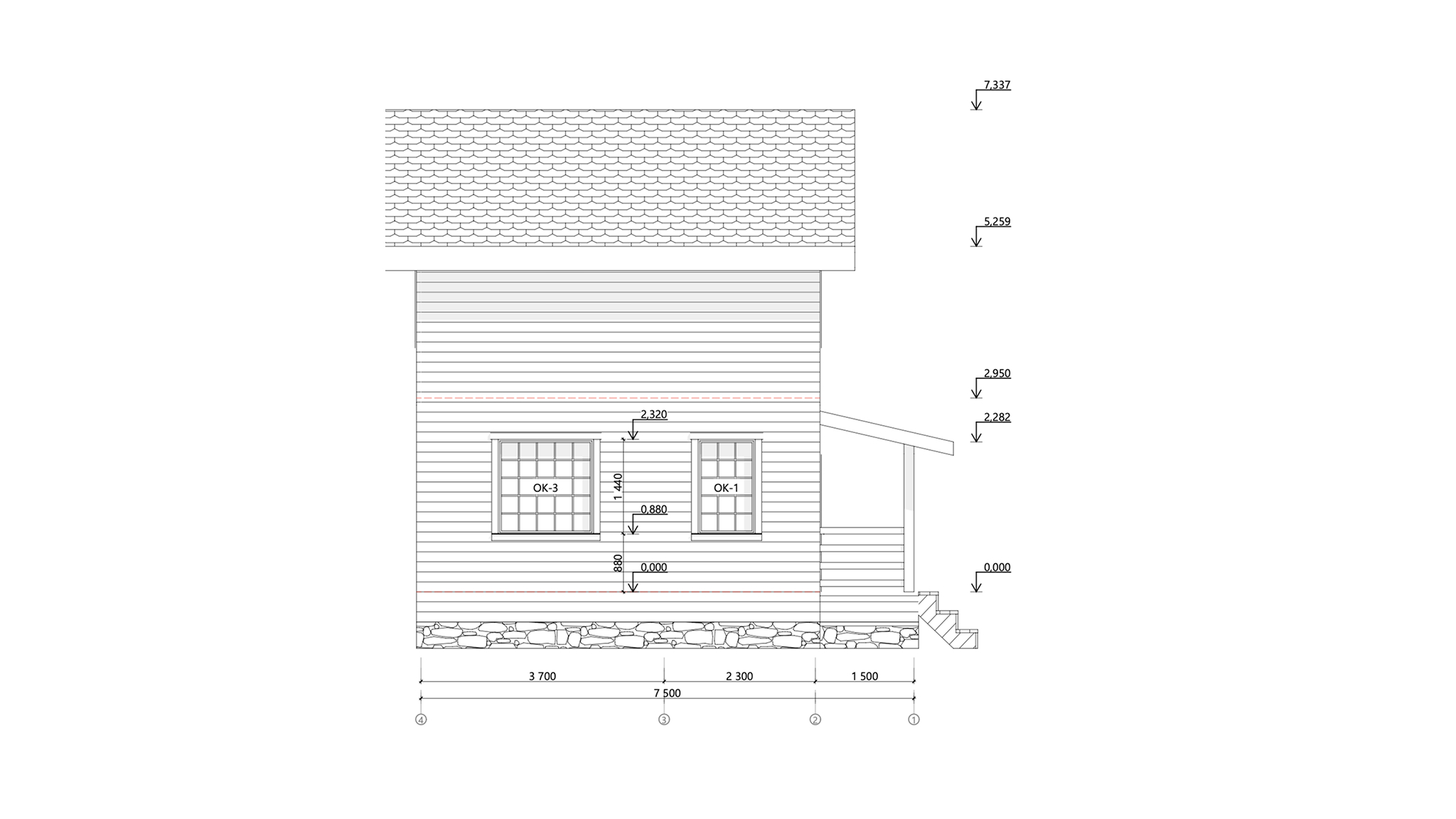

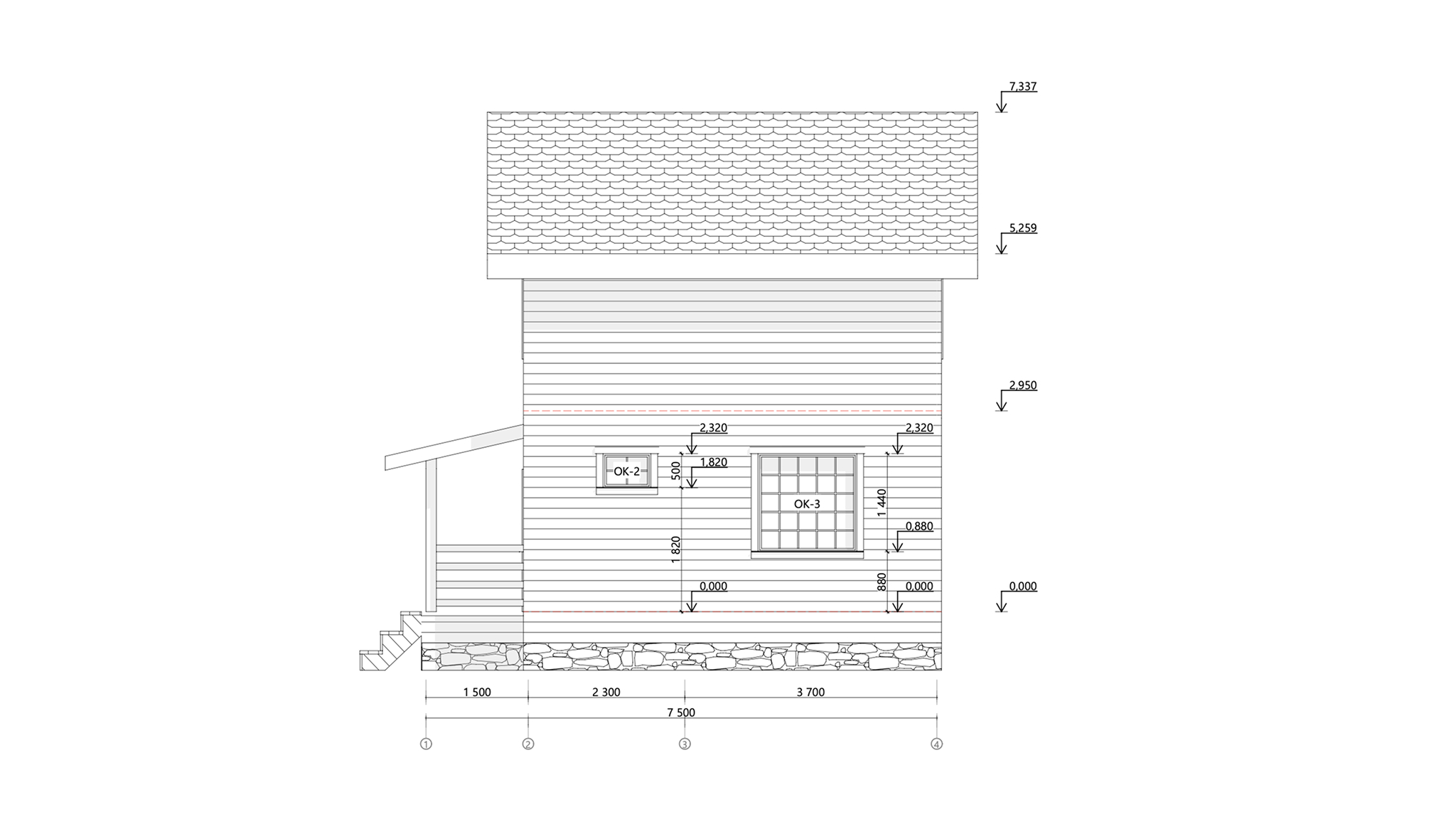

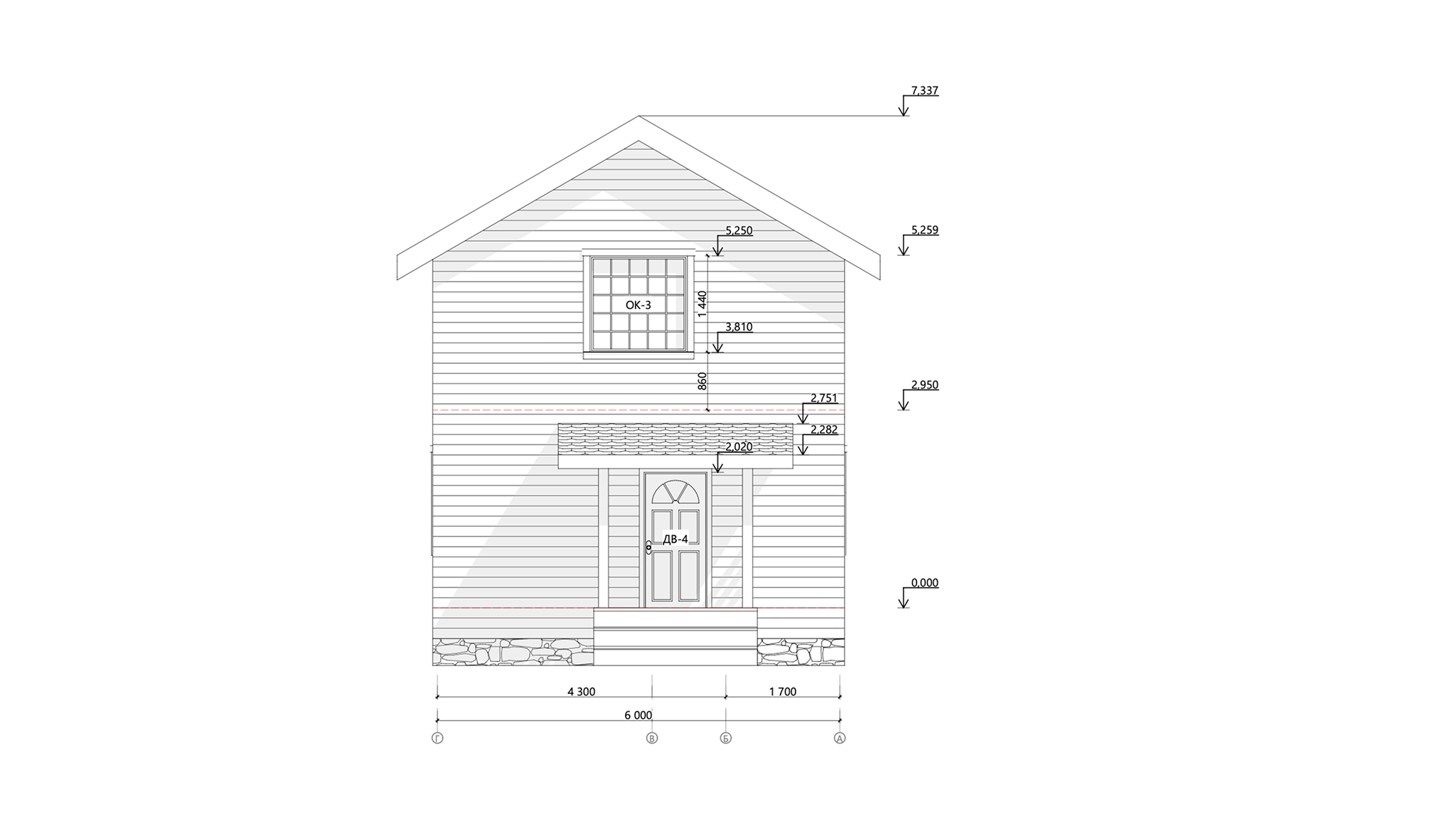

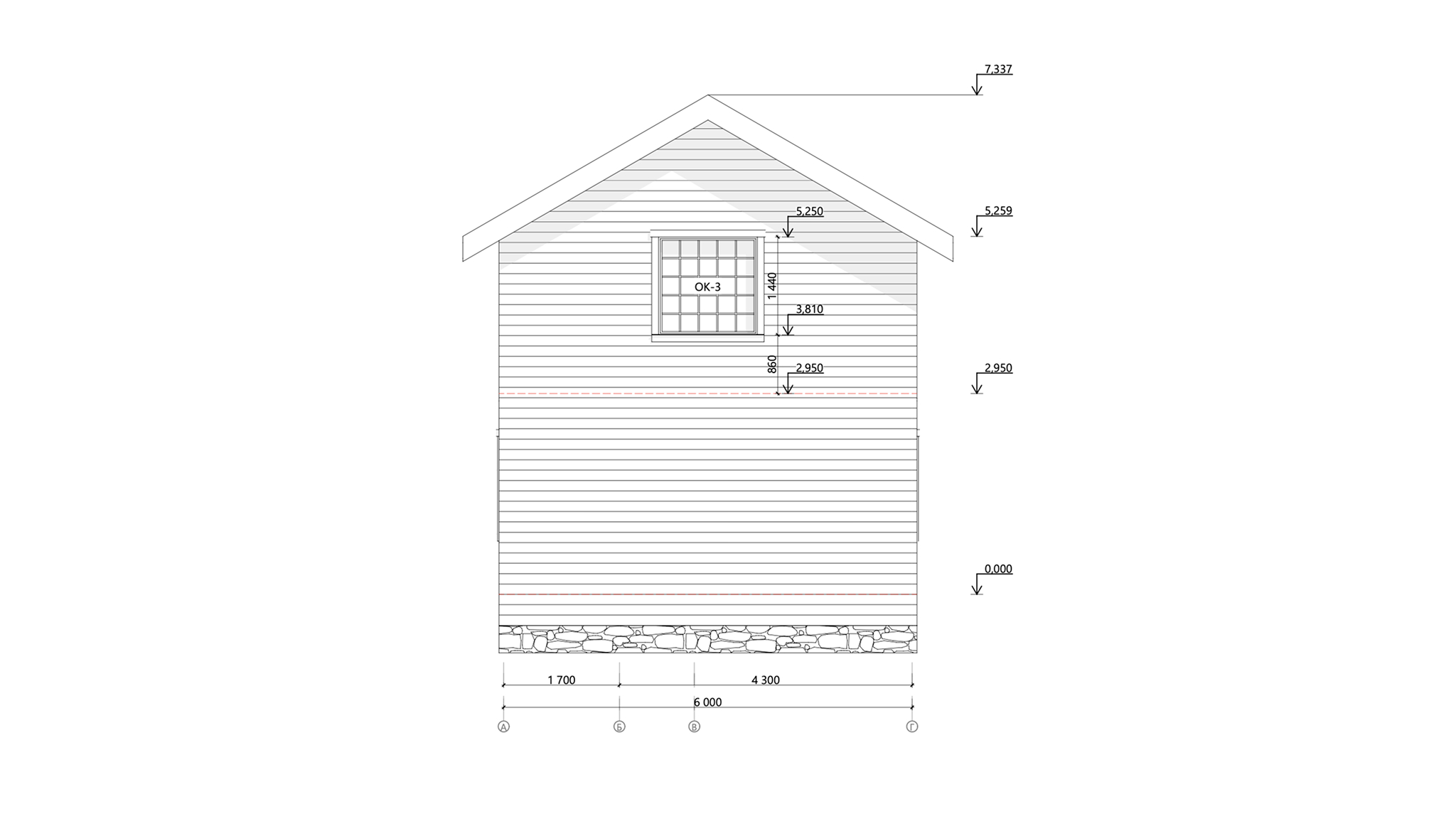

- Фасады с четырех сторон

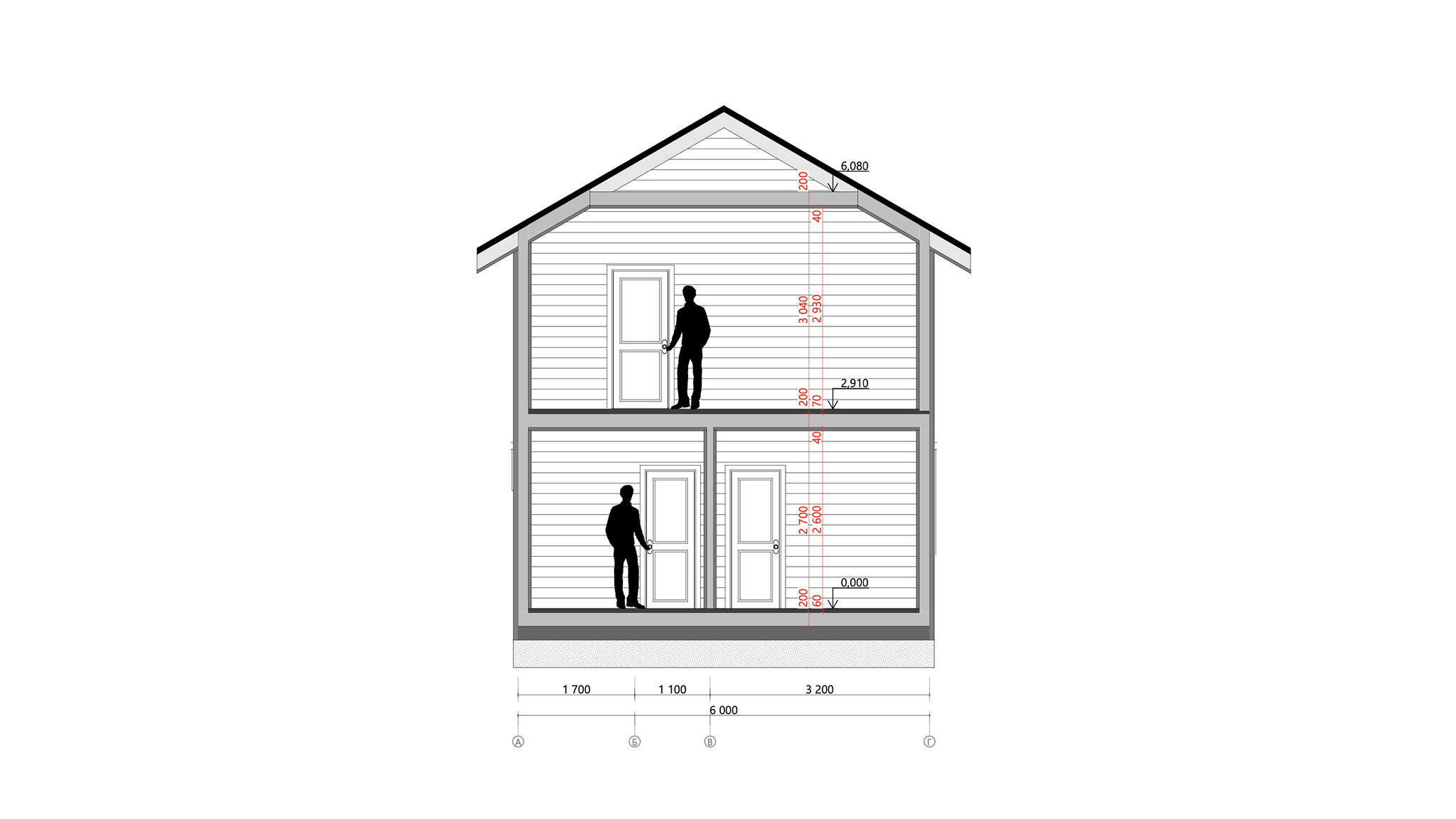

- Разрезы
Конструктивный раздел:
- План фундамента или свайное поле
- Схема устройства ростверка или подкладочной доски
- Схемы сборки перекрытий
- Схемы сборки стен
- Схемы сборки стропильной системы
- Спецификация пиломатериала
Галерея проекта
Отзывы
Отзывов о проекте пока никто не оставил.
Но вы можете рассказать всем о своих впечатлениях.
