Проект каркасного двухэтажного дома 19ДС24.01

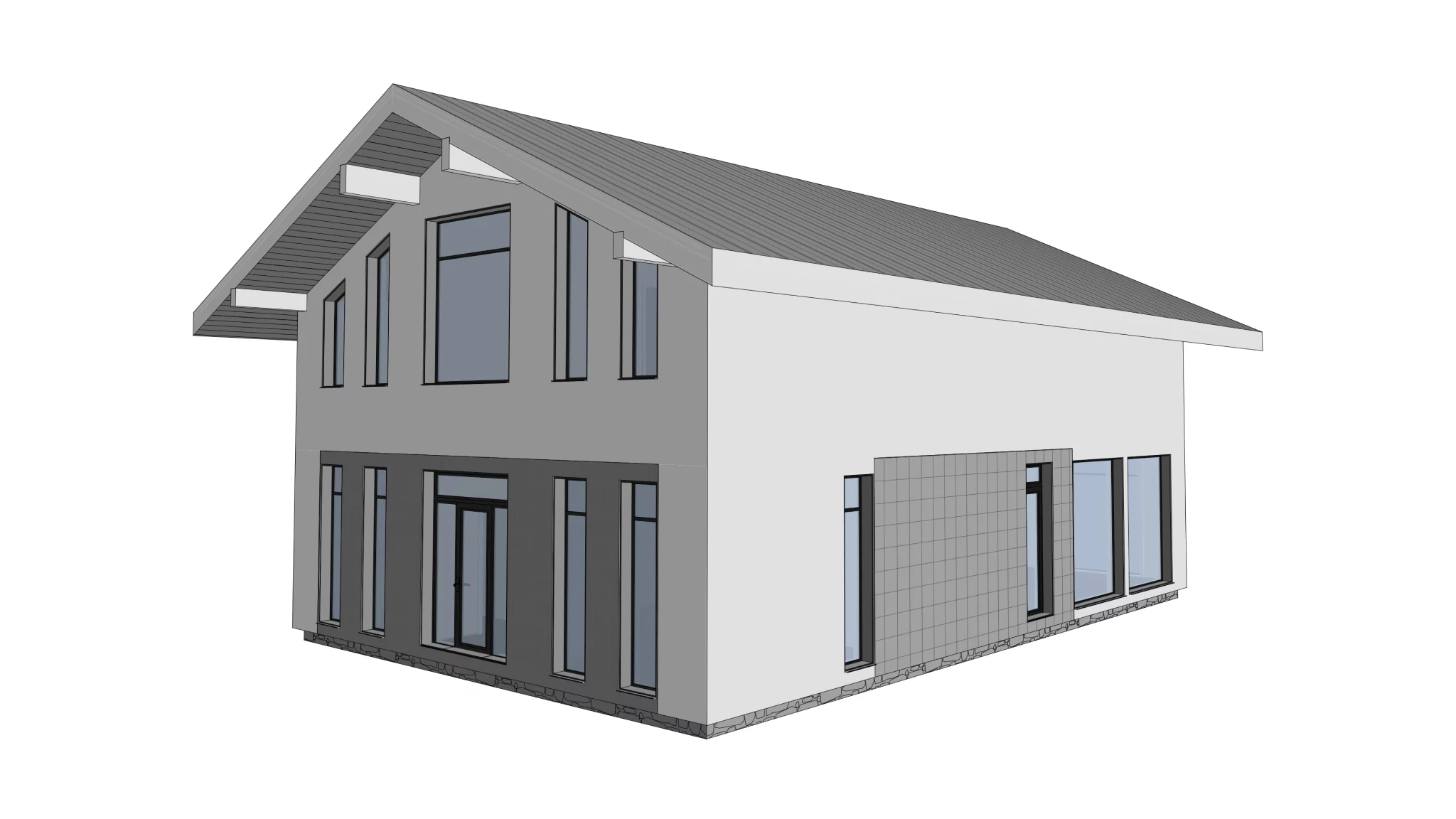

3D визуализация
План
4.8
200
В избранное
26 240 РУБ210 840 РУБ
88%
  • Общая площадь:
    251 м2
  • Размер дома:
    13.6 x 9.0 м
  • Тип фундамента:
    Плита
  • Этажи:
    Двухэтажный
  • Спальни:
    Две
  • Санузлы:
    Три
Все характеристики
Поделиться проектом
Задать вопрос

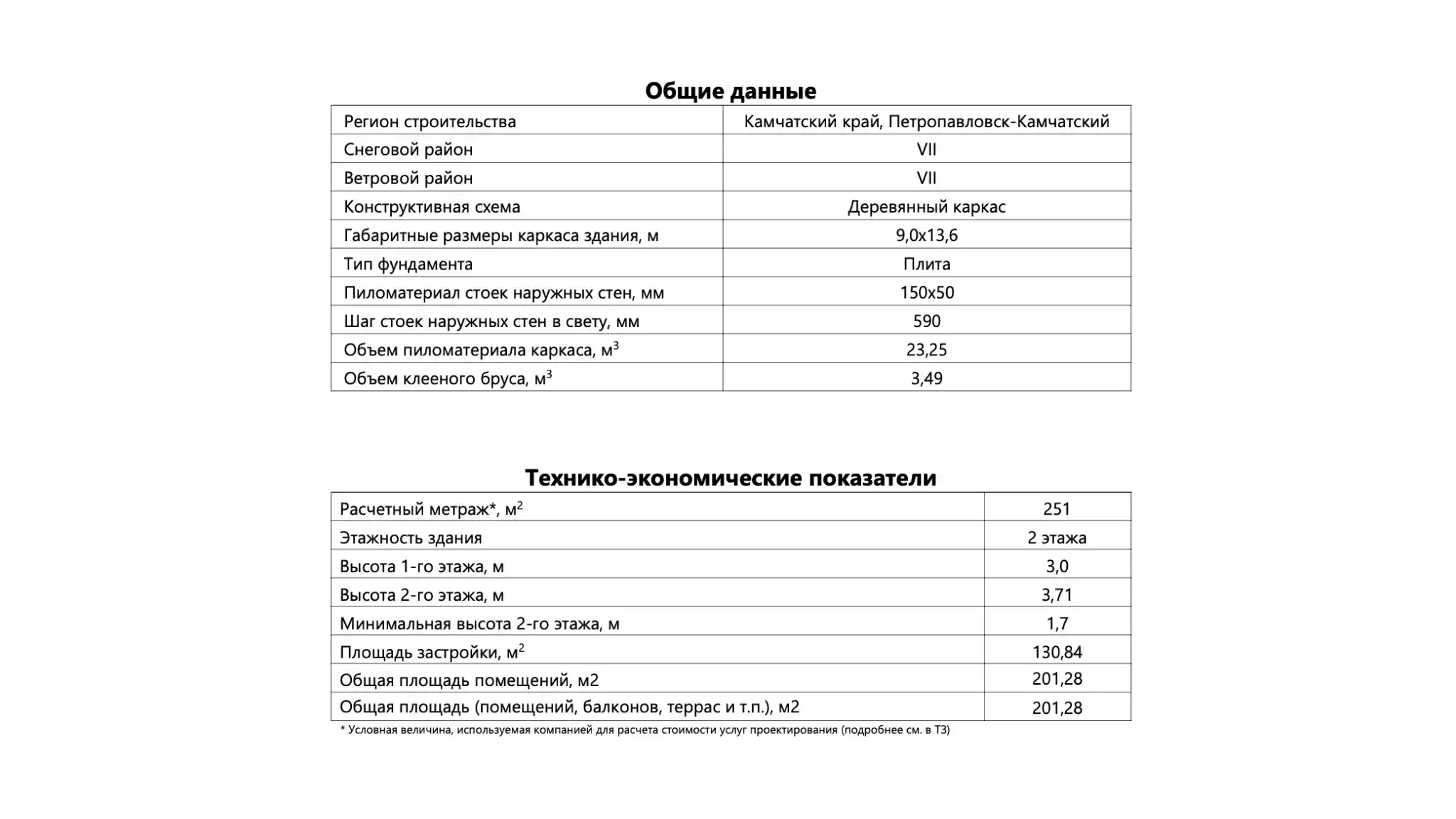

Характеристики

  • Тип строения:
    Дом
  • Общая площадь:
    251 м2
  • Размер дома:
    13.6 x 9.0 м
  • Тип фундамента:
    Плита
  • Этажи:
    Двухэтажный
  • Спальни:
    Две
  • Санузлы:
    Три
  • Объем пиломатериала для силового каркаса:
    23.25 м3
  • Сечение стоек наружных стен каркаса:
    150x50
  • Тип пиломатериала:
    Нестроганная доска
  • Шаг стоек наружных стен каркаса:
    590 мм в свету
  • Снеговая/Ветровая нагрузка:
    VII-VII
  • Проект адаптирован под регион:
    Камчатский край
  • Версия проекта:
    Каркасный дом версия 5 (Узнать, что входит)
Проекты домов Проекты домов с эркером Проекты домов с котельной Проекты каркасных домов с котельной Проекты каркасных домов с эркером Проекты двухэтажных домов с котельной Проекты двухэтажных домов с эркером Проекты двухэтажных домов с двухскатной крышей Проекты двухэтажных домов с панорамными окнами Проекты двухэтажных домов с тремя санузлами Проекты двухэтажных домов с двумя спальнями Проекты больших двухэтажных домов Проекты каркасных домов с двухскатной крышей Проекты каркасных домов с панорамными окнами Проекты каркасных домов с тремя санузлами Проекты каркасных домов с двумя спальнями Проекты больших каркасных домов Проекты двухэтажных каркасных домов Проекты двухэтажных домов Проекты домов с тремя санузлами Проекты домов с двумя спальнями Проекты больших домов Проекты домов с панорамными окнами Проекты домов с двухскатной крышей Проекты домов на монолитной плите Проекты каркасных домов

Что входит в проект

Каркасный дом версия 5

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

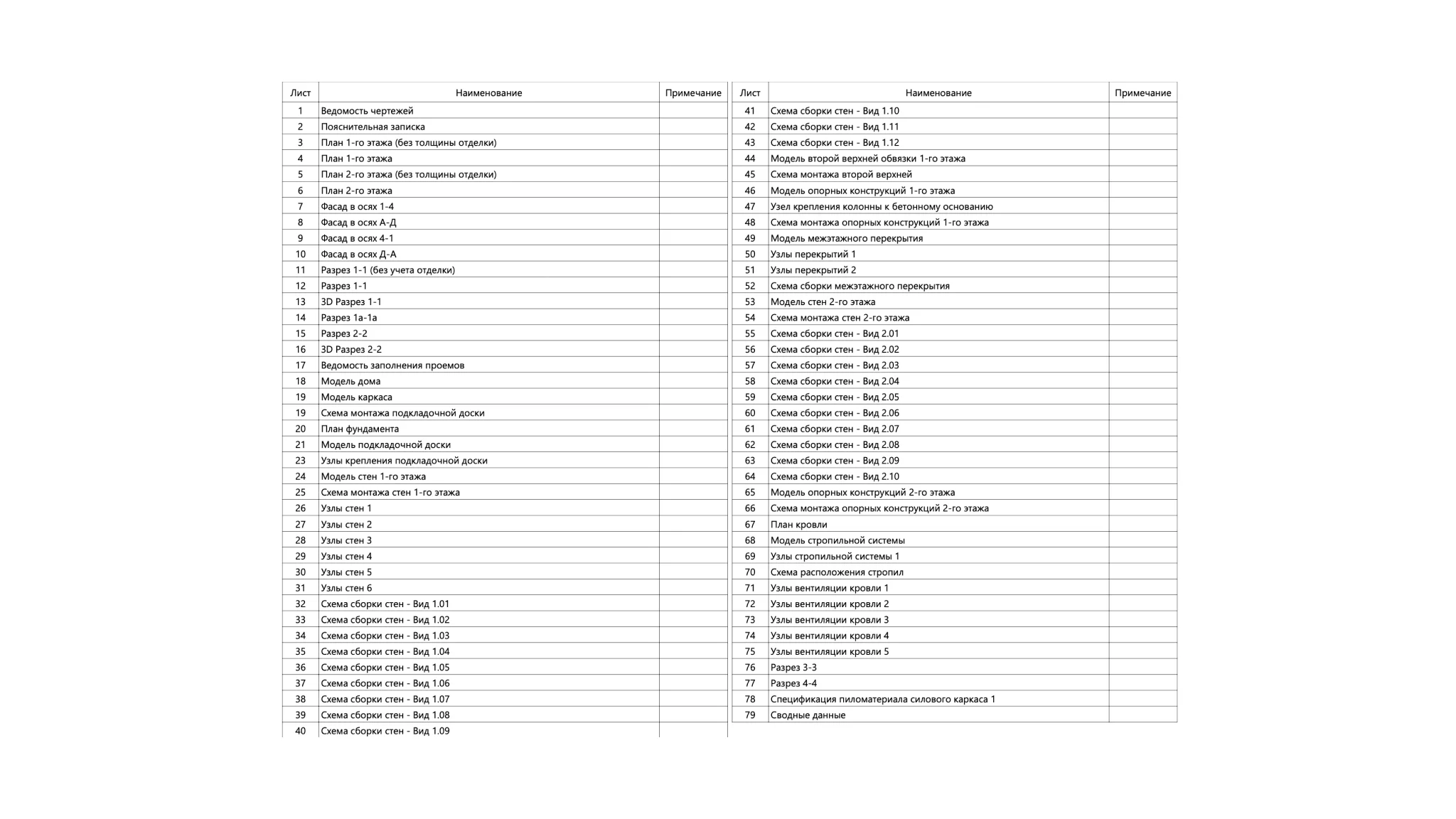

Эскизная часть проекта:

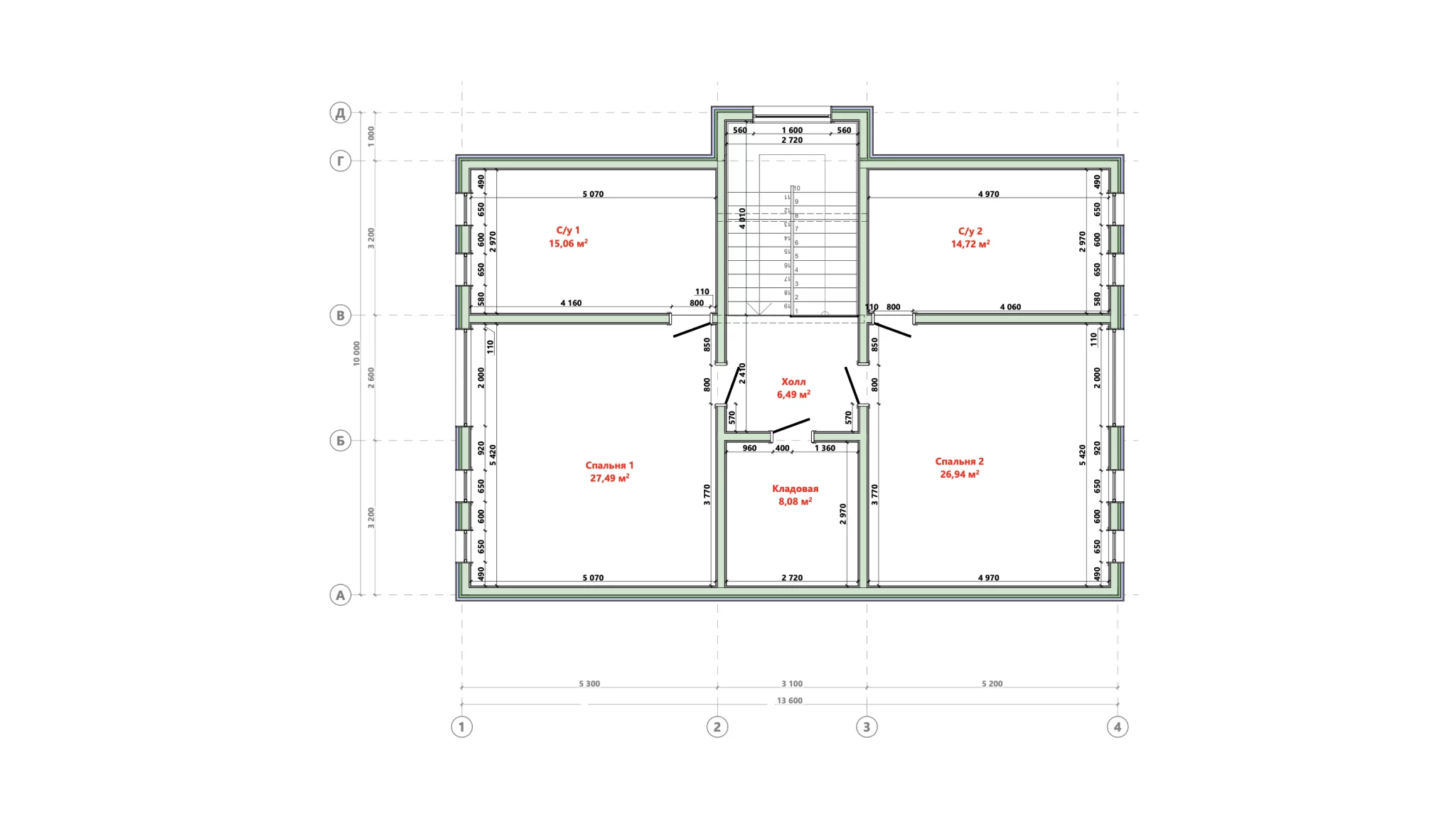

  1. Планировки этажей
  2. План кровли
  3. Визуализация дома с разных ракурсов

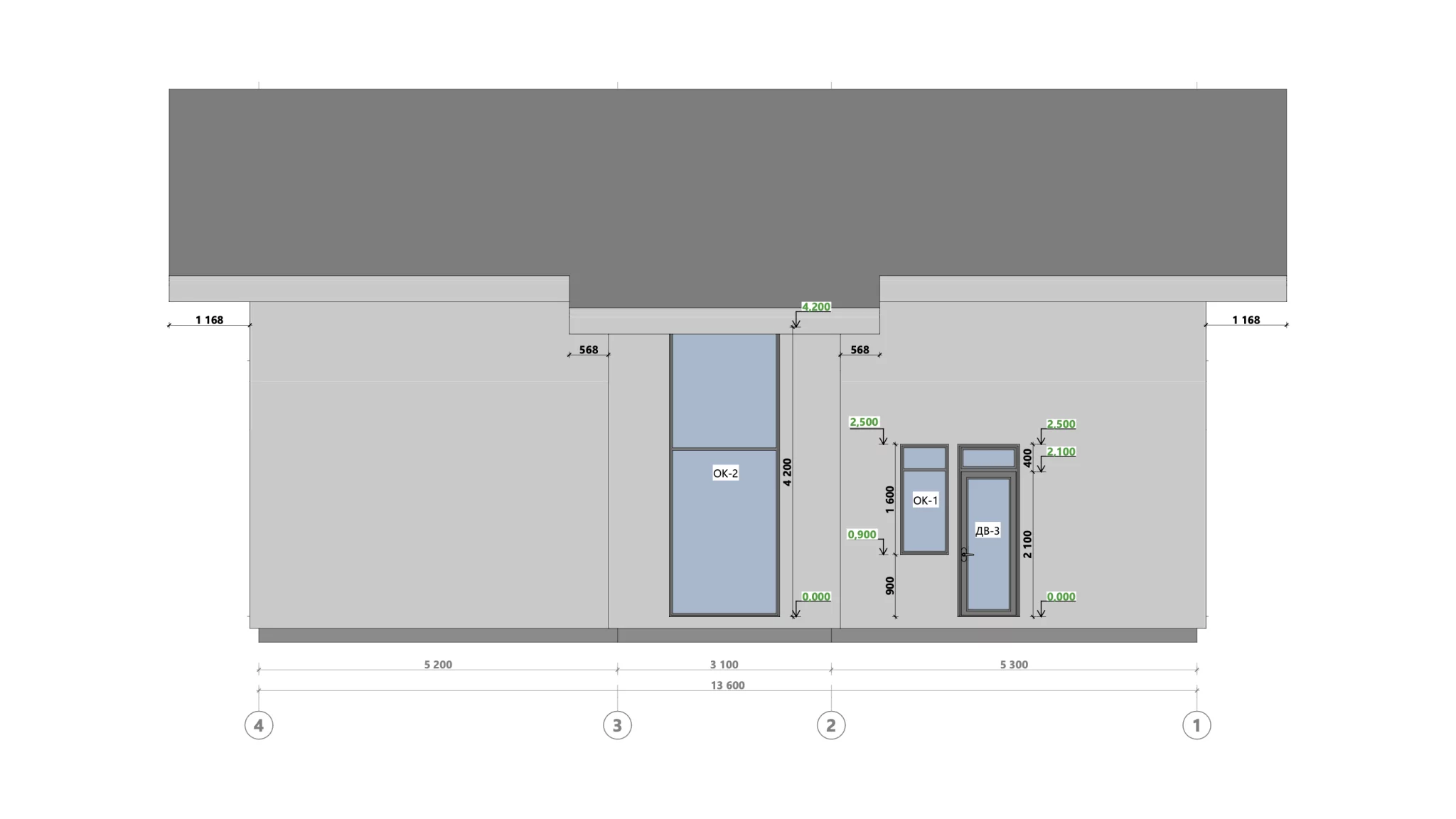

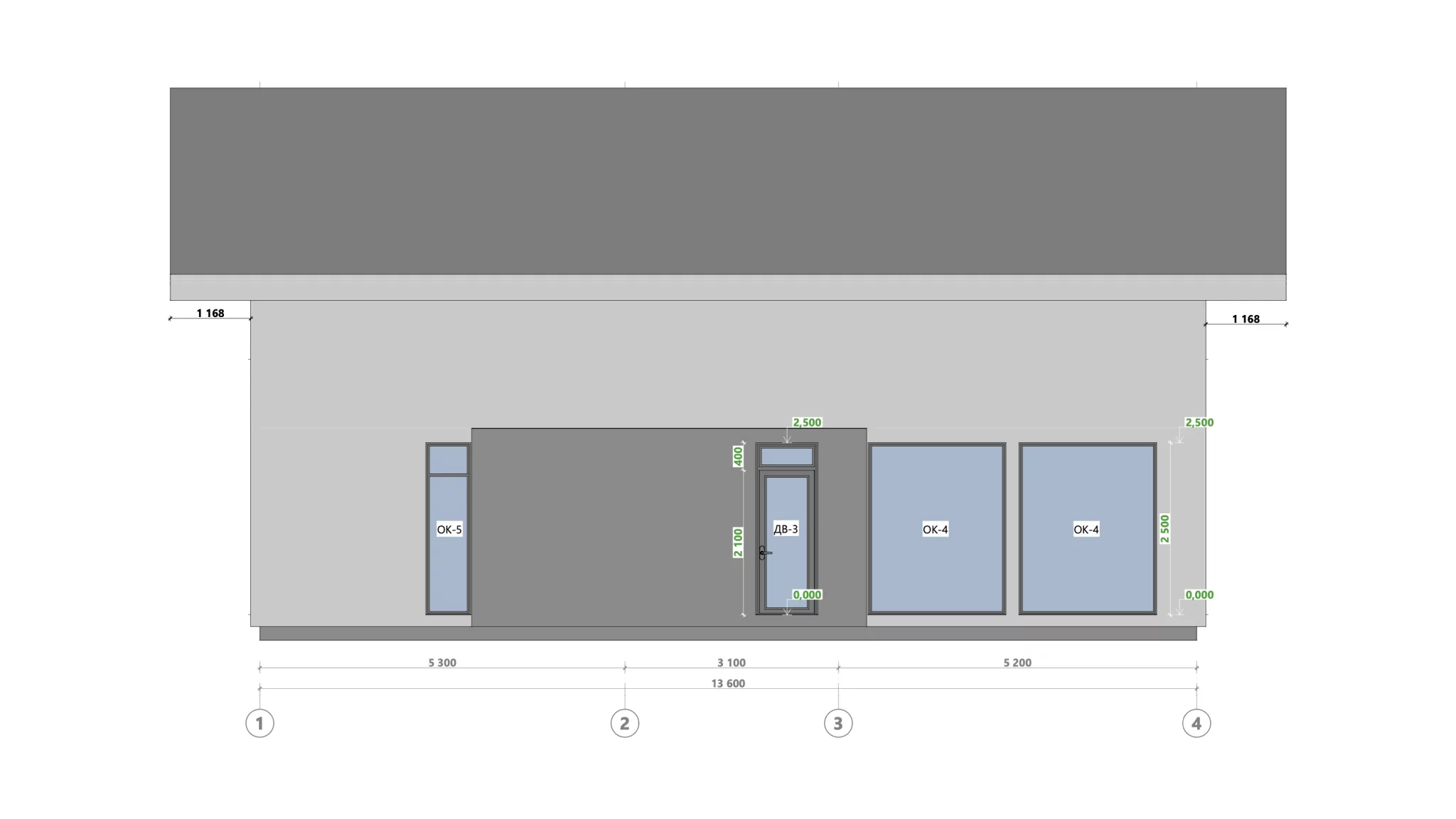

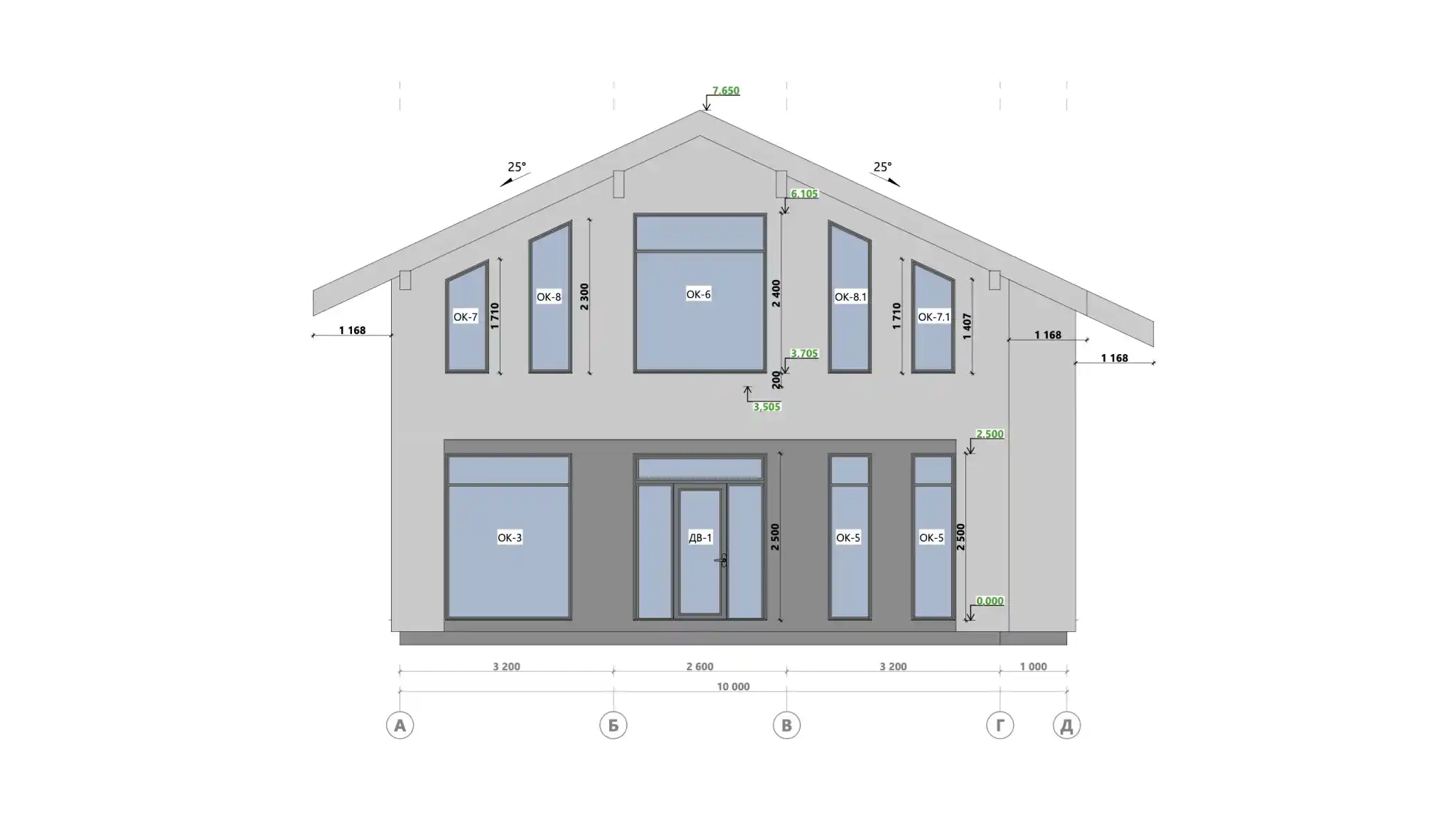

  4. Фасады с четырех сторон

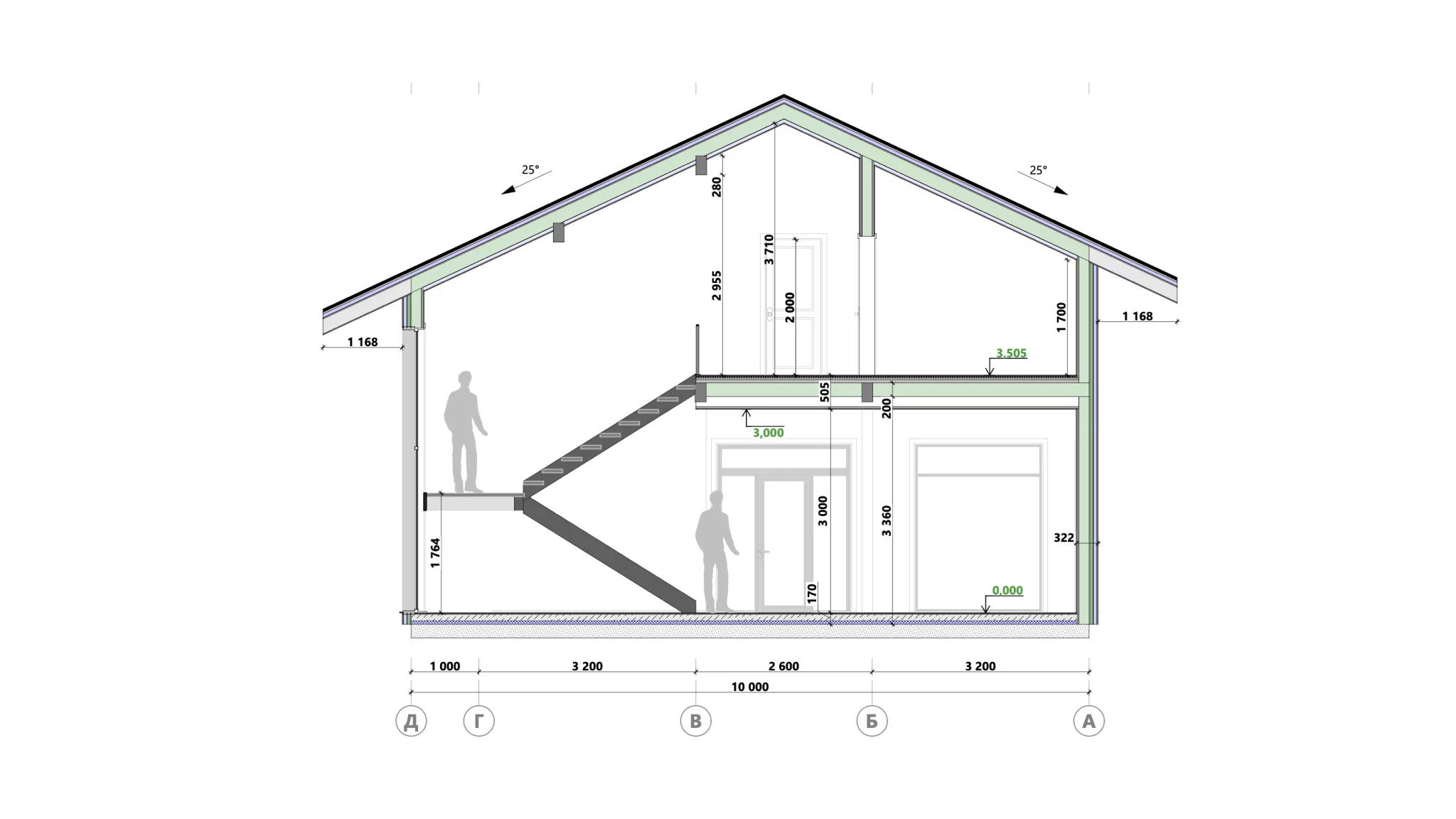

  5. Разрезы
Конструктивный раздел:
  1. Визуализация каркаса с разных ракурсов
  2. Спецификация оконных конструкций
  3. План фундамента или свайное поле
  4. Схема устройства ростверка или подкладочной доски
  5. Схемы сборки перекрытий
  6. Схемы сборки стен
  7. Схемы сборки стропильной системы

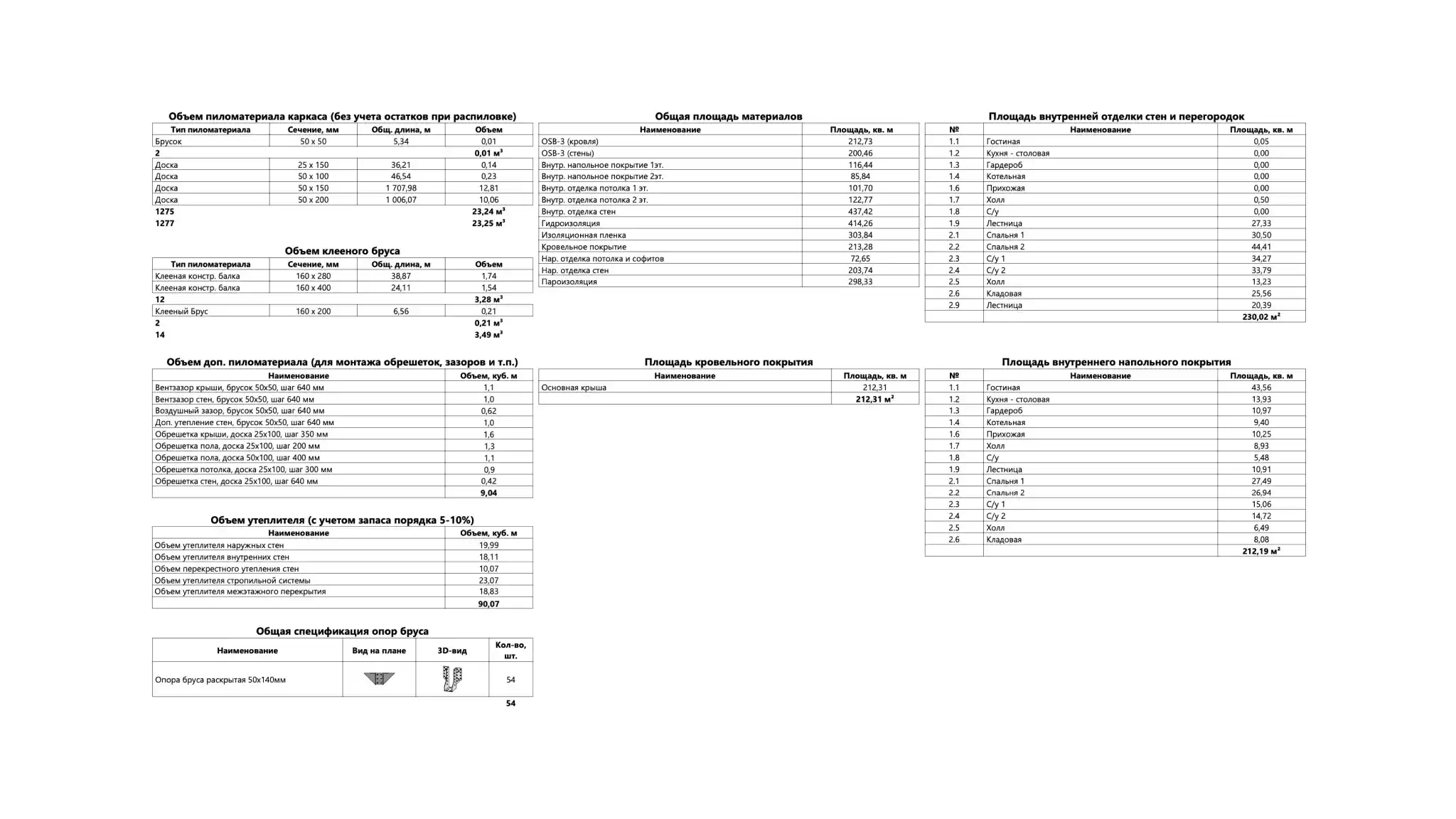

  8. Спецификация пиломатериала
  9. Площади и объем строительных материалов (полы, потолки, стены, объем утеплителя)
  10. Все узлы конструкций силового каркаса
  11. Все пироги ограждающих и внутренних конструкций дома (полы, потолки, стены, кроля, перегородки)
