Проект каркасного одноэтажного дома с террасой 17СЧ19.13

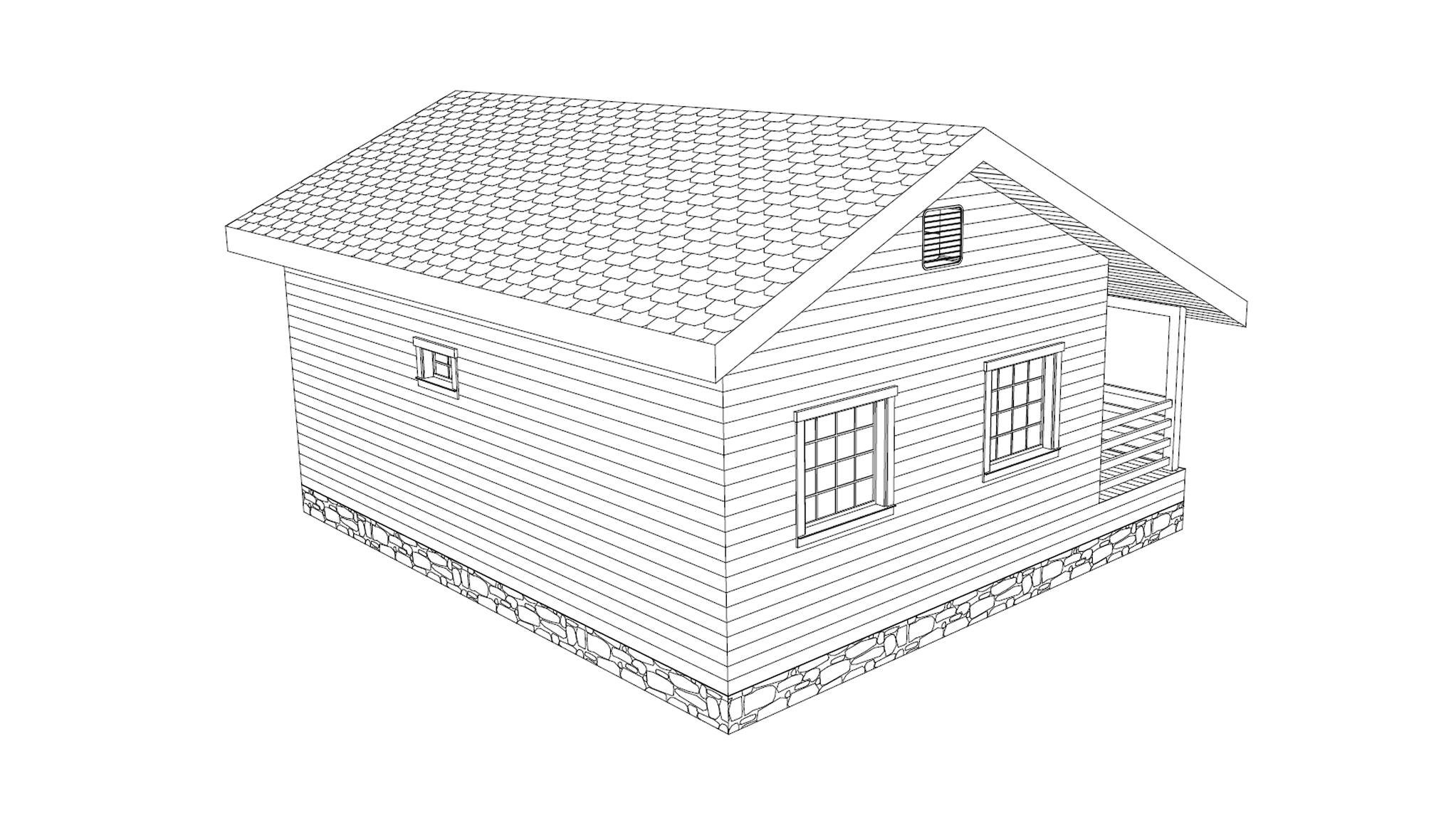

3D визуализация
План
4.8
69
В избранное
13 640 РУБ54 600 РУБ
75%
  • Общая площадь:
    65 м2
  • Размер дома:
    9.0 x 6.0 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Одноэтажный
  • Спальни:
    Две
  • Санузлы:
    Один
Все характеристики
Поделиться проектом
Задать вопрос

Характеристики

  • Тип строения:
    Дом с террасой
  • Общая площадь:
    65 м2
  • Размер дома:
    9.0 x 6.0 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Одноэтажный
  • Спальни:
    Две
  • Санузлы:
    Один
  • Объем пиломатериала для силового каркаса:
    12.7 м3
  • Сечение стоек наружных стен каркаса:
    150x50
  • Тип пиломатериала:
    Нестроганная доска
  • Шаг стоек наружных стен каркаса:
    590 мм в свету
  • Снеговая/Ветровая нагрузка:
    III-II
  • Проект адаптирован под регион:
    Московская область
  • Версия проекта:
    Каркасный дом версия 3 (Узнать, что входит)
Проекты одноэтажных домов 6х9 Проекты одноэтажных домов до 100 кв. м. Проекты одноэтажных домов с двумя спальнями Проекты одноэтажных домов с одним санузлом Проекты одноэтажных домов с двухскатной крышей Проекты одноэтажных домов в финском стиле Проекты домов 6х9 Проекты домов до 100 кв. м. Проекты домов с двумя спальнями Проекты домов с одним санузлом Проекты домов с террасой Проекты домов в стиле Барнхаус Проекты домов в классическом стиле Проекты домов в скандинавском стиле Проекты домов в финском стиле Проекты каркасных домов Проекты каркасных домов 6х9 Проекты каркасных домов с одной спальней Проекты каркасных домов с двумя спальнями Проекты каркасных домов с двухскатной крышей Проекты каркасных домов в стиле Барнхаус Проекты каркасных домов в классическом стиле Проекты каркасных домов в финском стиле Проекты каркасных домов с террасой Проекты домов на свайном фундаменте Проекты домов с двухскатной крышей

Что входит в проект

Каркасный дом версия 3

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

Эскизная часть проекта:
  1. Планировки этажей
  2. План кровли
  3. Визуализация дома с разных ракурсов

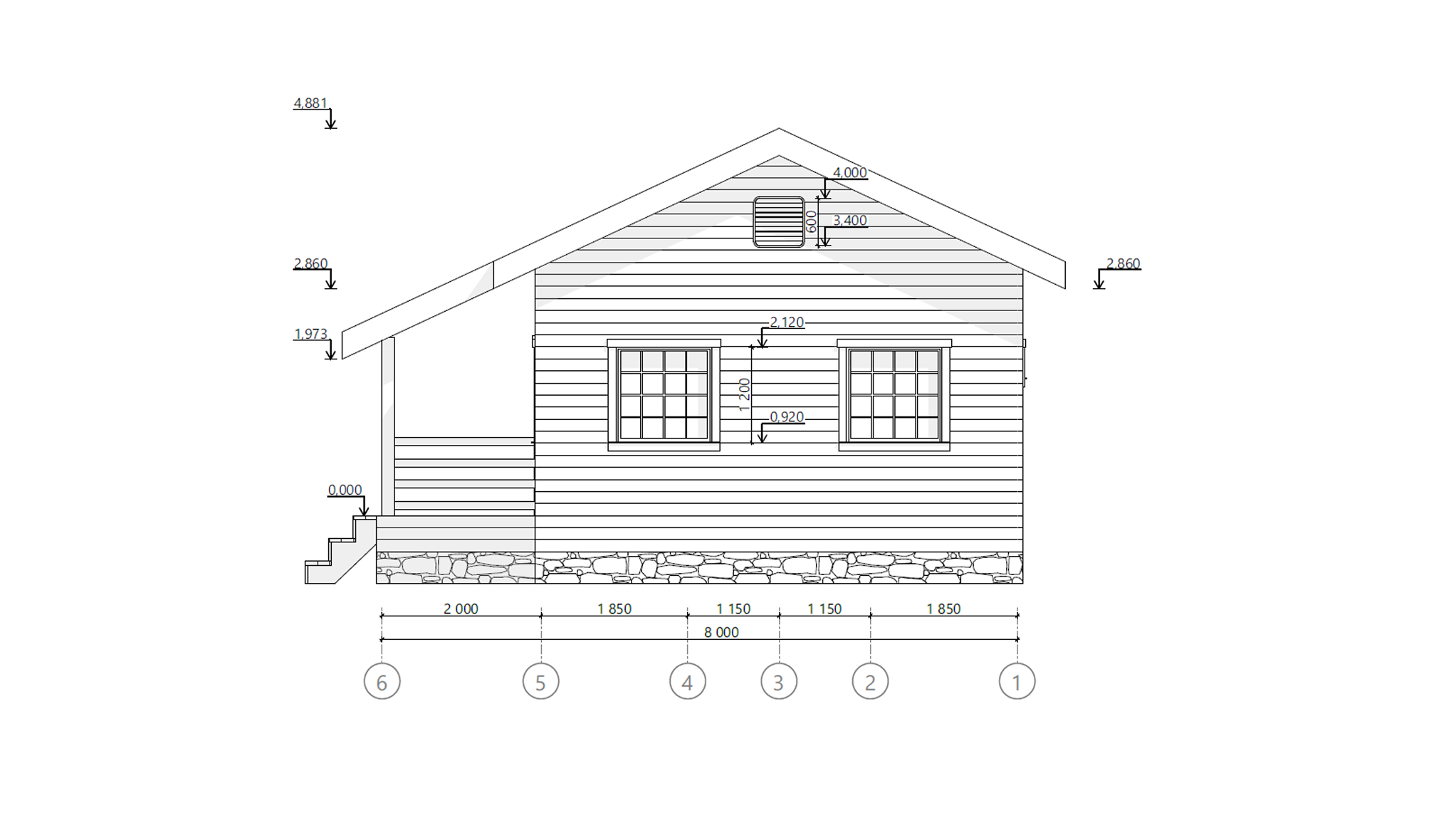

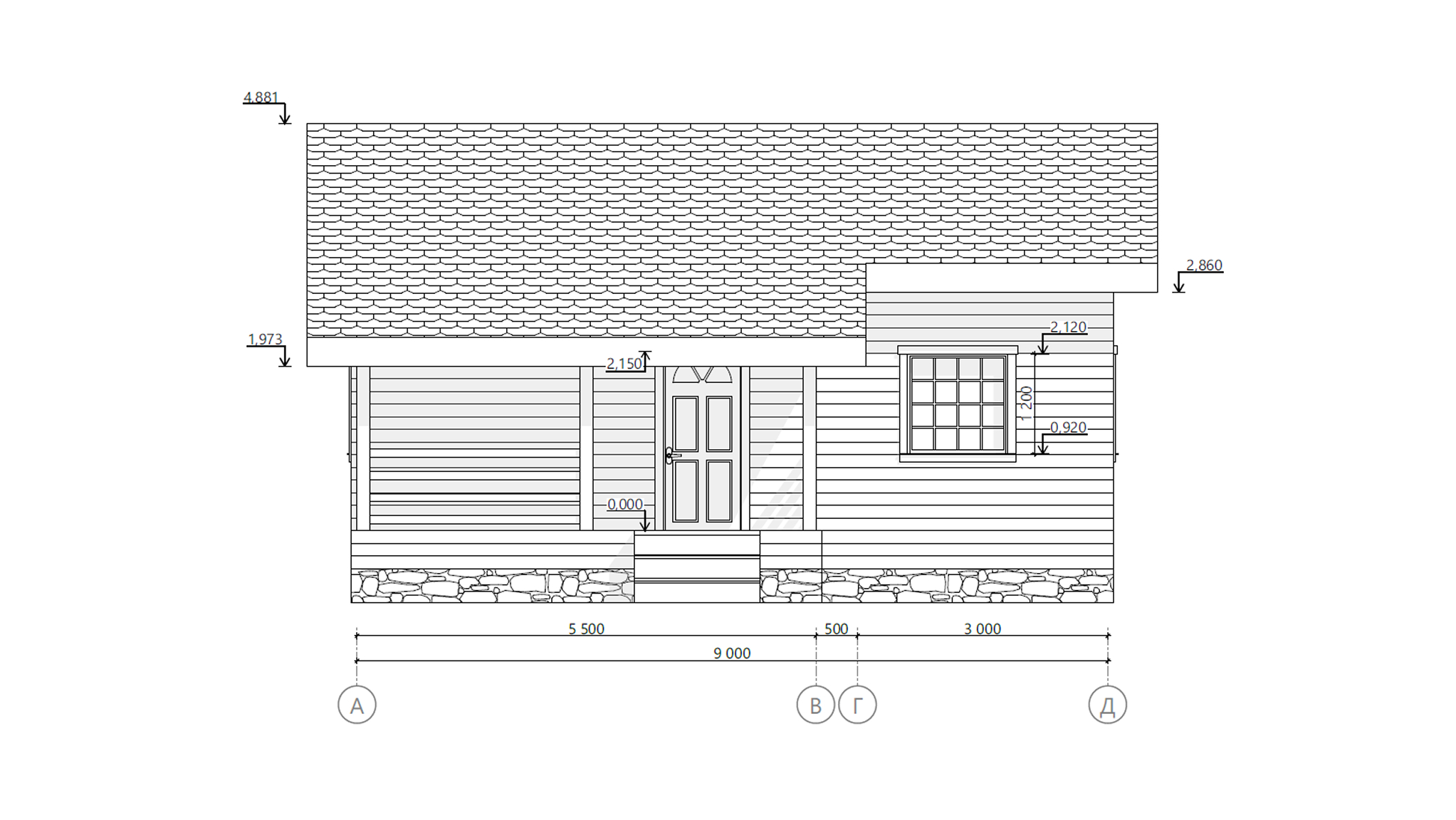

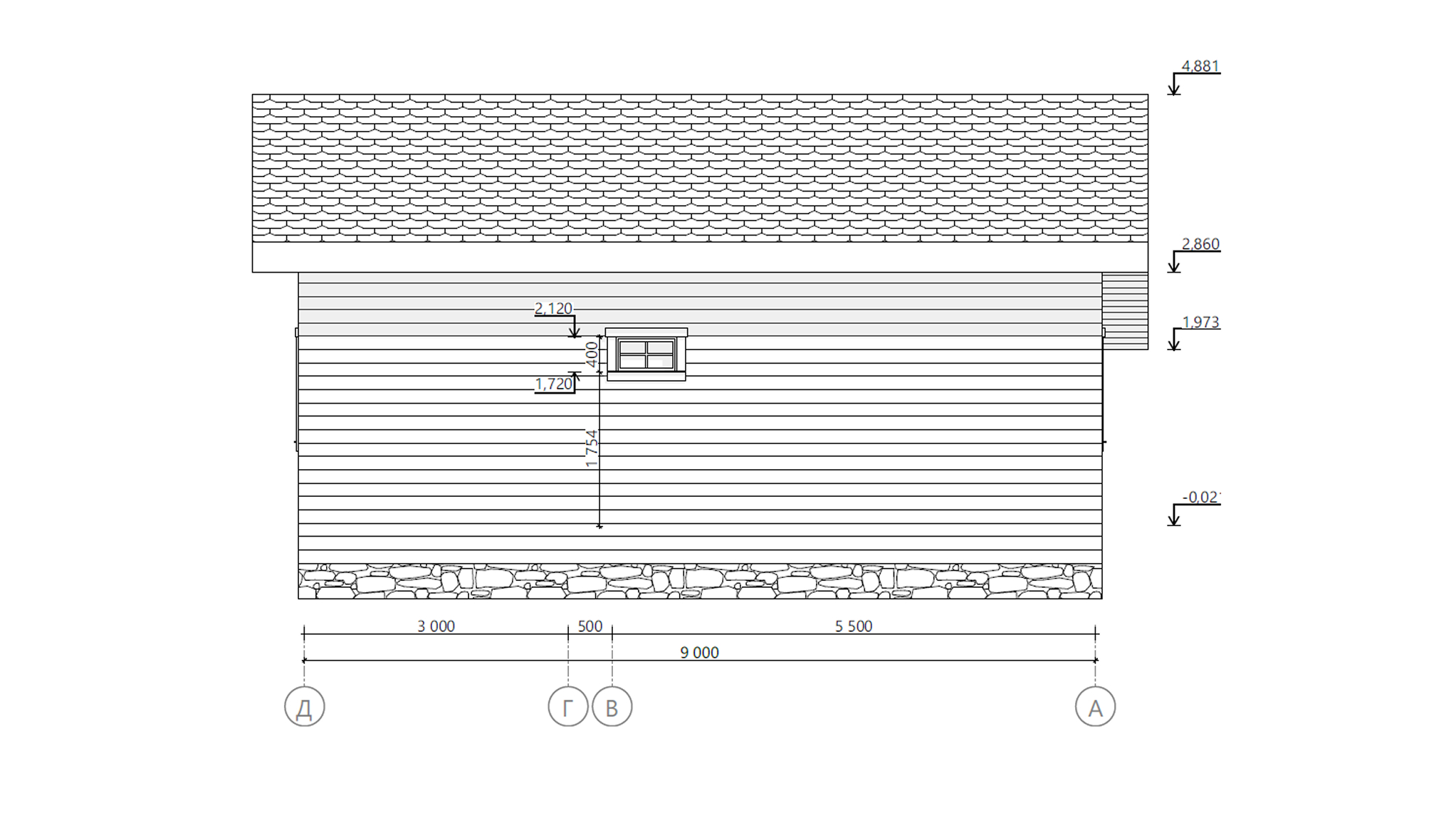

  4. Фасады с четырех сторон

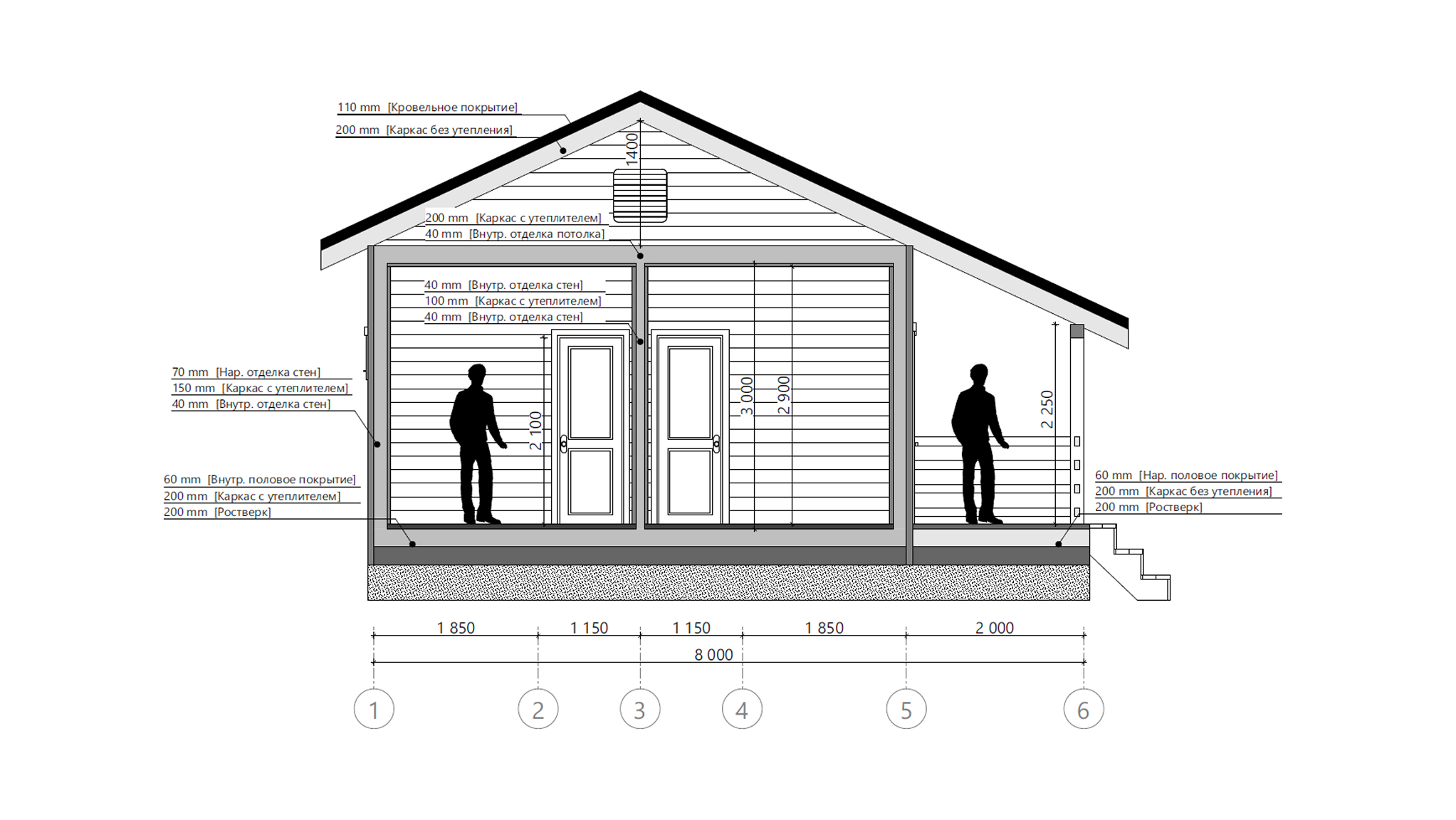

  5. Разрезы
Конструктивный раздел:
  1. План фундамента или свайное поле
  2. Схема устройства ростверка или подкладочной доски
  3. Схемы сборки перекрытий
  4. Схемы сборки стен
  5. Схемы сборки стропильной системы
  6. Спецификация пиломатериала
Видео о составе проекта
