Проект каркасного одноэтажного хозблока 17АА11.01

3D визуализация
План
4.8
2 K
В избранное
8 380 РУБ31 920 РУБ
74%
  • Общая площадь:
    38 м2
  • Размер дома:
    8.60 x 4.40 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Одноэтажный
  • Спальни:
    Нет
  • Санузлы:
    Нет
Все характеристики
Поделиться проектом
Задать вопрос

Характеристики

  • Тип строения:
    Хозблок
  • Общая площадь:
    38 м2
  • Размер дома:
    8.60 x 4.40 м
  • Тип фундамента:
    Сваи
  • Этажи:
    Одноэтажный
  • Спальни:
    Нет
  • Санузлы:
    Нет
  • Объем пиломатериала для силового каркаса:
    6.42 м3
  • Сечение стоек наружных стен каркаса:
    50х150
  • Тип пиломатериала:
    Нестроганная доска
  • Шаг стоек наружных стен каркаса:
    590 мм в свету
  • Снеговая/Ветровая нагрузка:
    III-I
  • Проект адаптирован под регион:
    Московская область
  • Версия проекта:
    Каркасный дом версия 3 (Узнать, что входит)
Проекты каркасных домов Проекты домов на свайном фундаменте Проекты домов с односкатной крышей Проекты небольших домов Проекты домов до 100 кв. м. Проекты одноэтажных домов Проекты одноэтажных каркасных домов Проекты небольших каркасных домов Проекты каркасных домов до 100 кв. м. Проекты каркасных домов с односкатной крышей Проекты небольших одноэтажных домов Проекты одноэтажных домов до 100 кв. м. Проекты одноэтажных домов с односкатной крышей Проекты хозблоков Проекты хозблоков 4х8

Что входит в проект

Каркасный дом версия 3

3D модель силового каркаса
в формате bimx
Карта раскроя пиломатериала, позволяющая снижать отходы от распила до 2%
3D экскурсия по дому и внешнему виду в формате bimx

Проект передаётся в электронном виде,
только в форматах PDF и bimix

Эскизная часть проекта:
  1. Планировки этажей
  2. План кровли

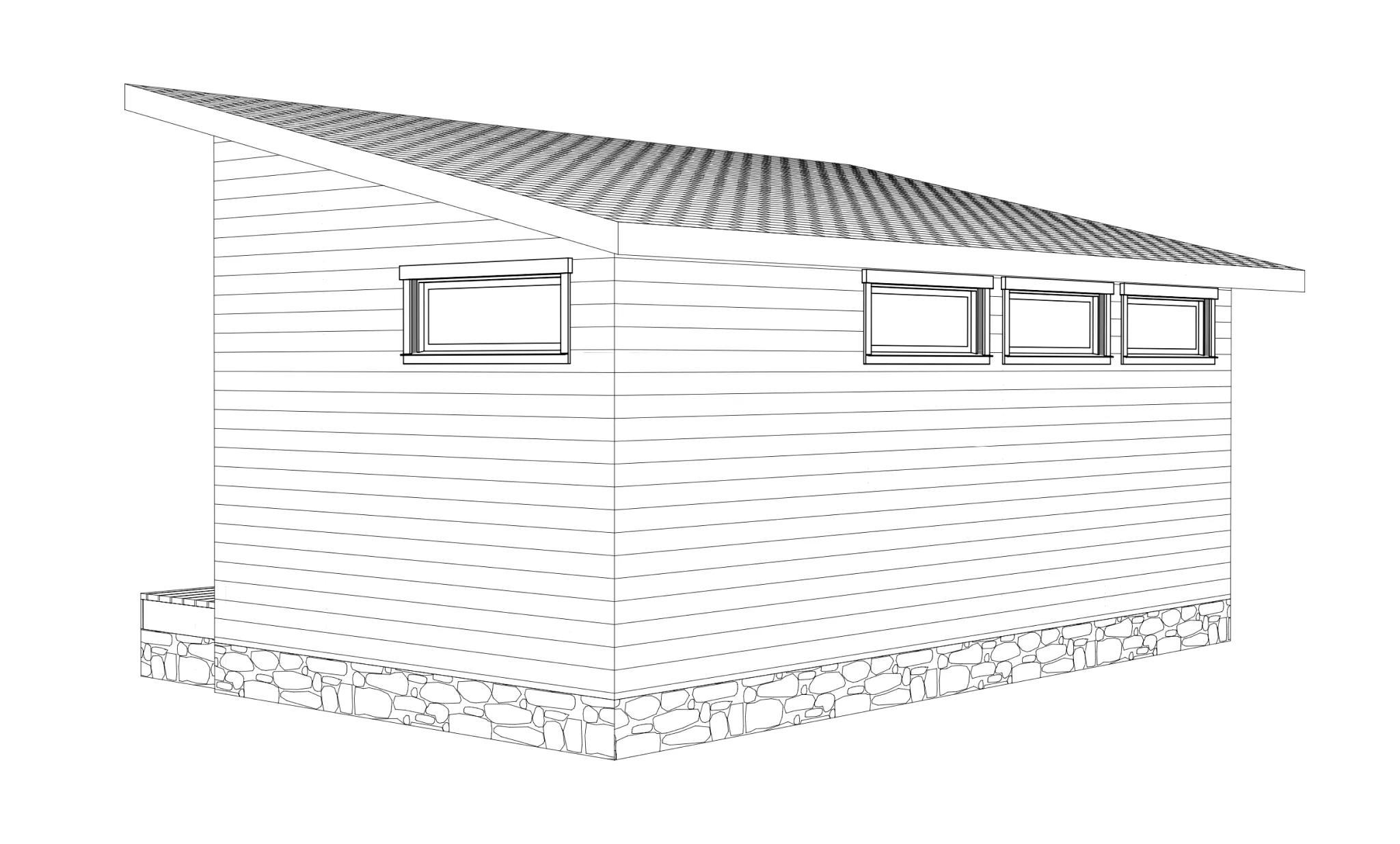

  3. Визуализация дома с разных ракурсов

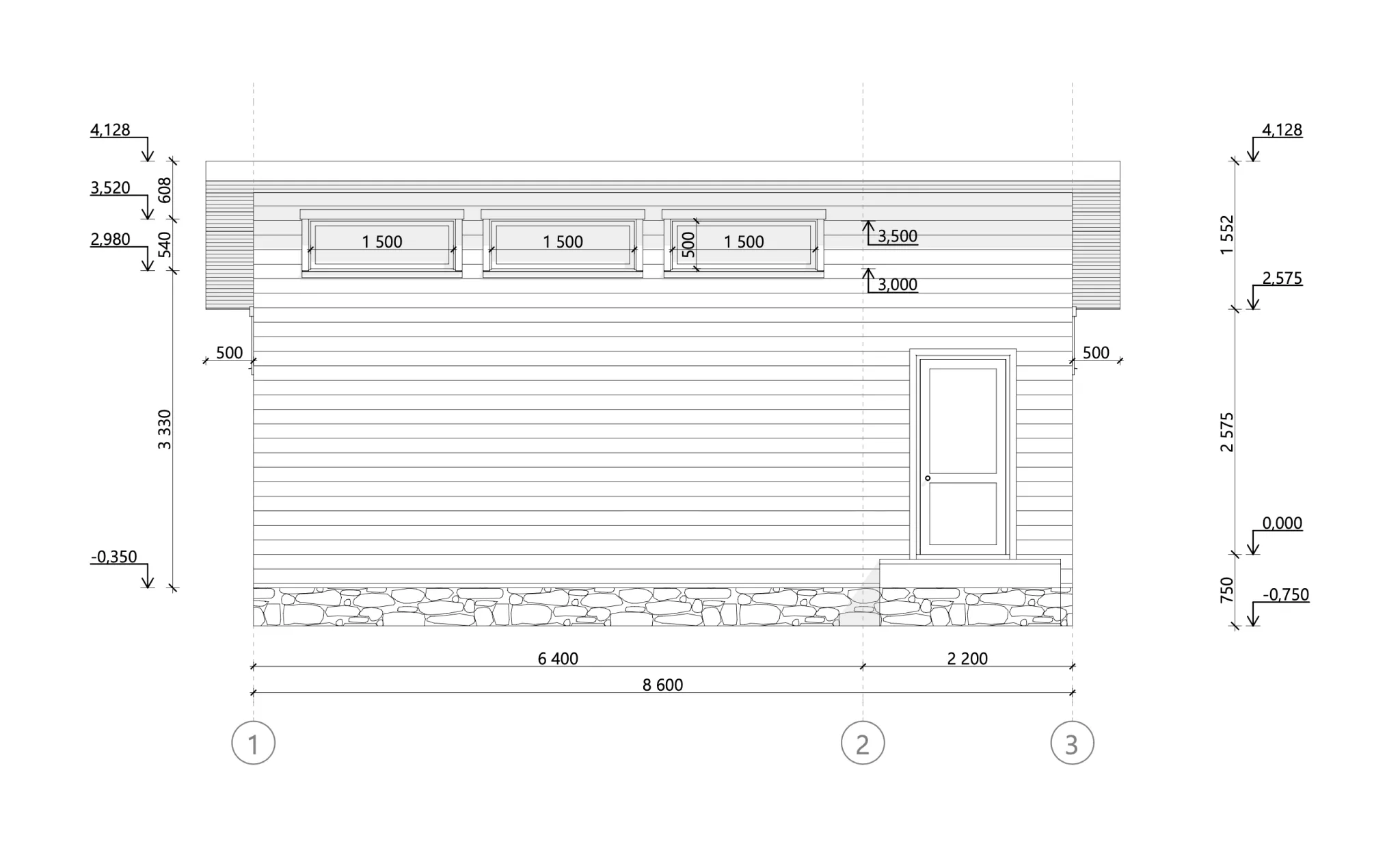

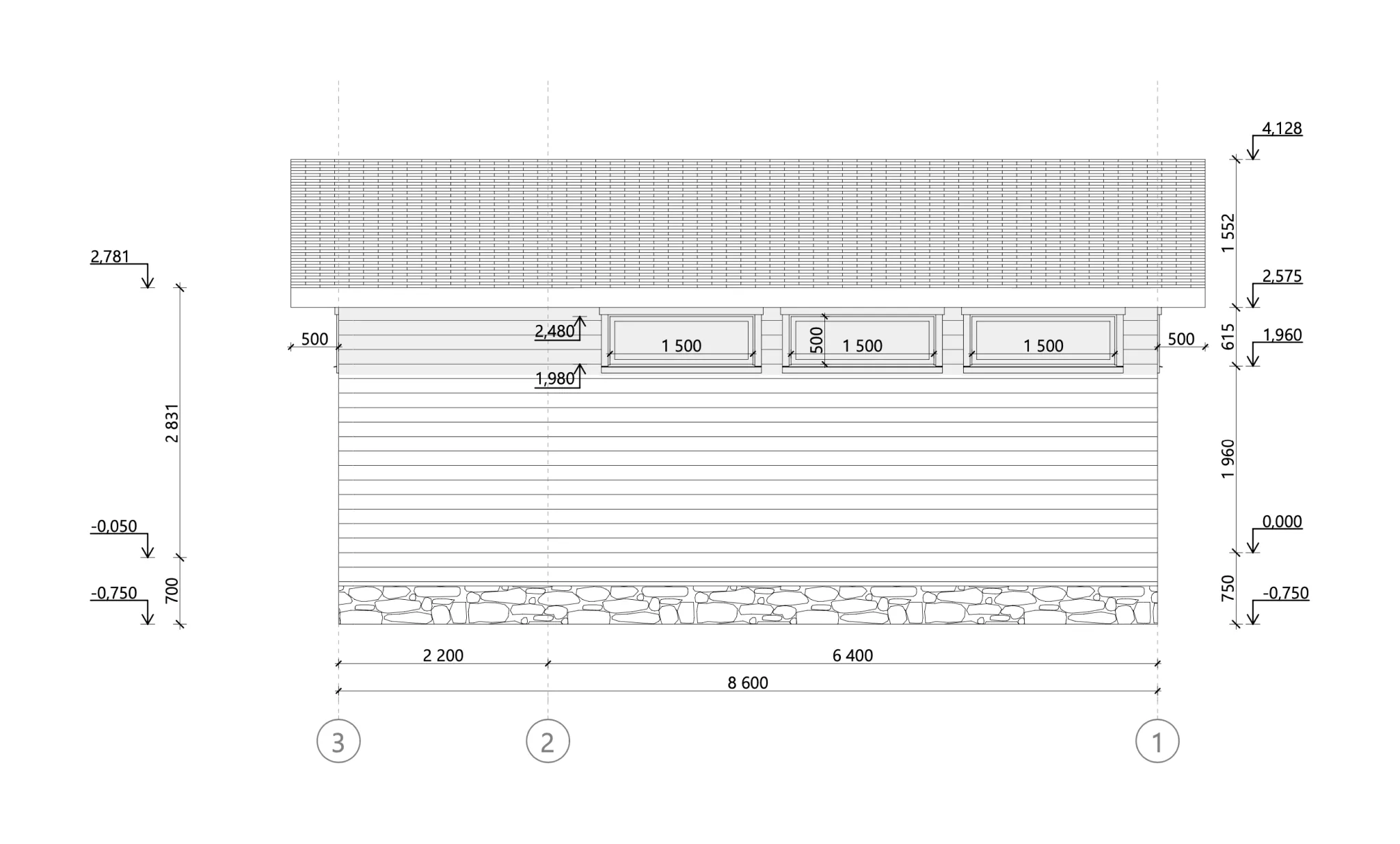

  4. Фасады с четырех сторон

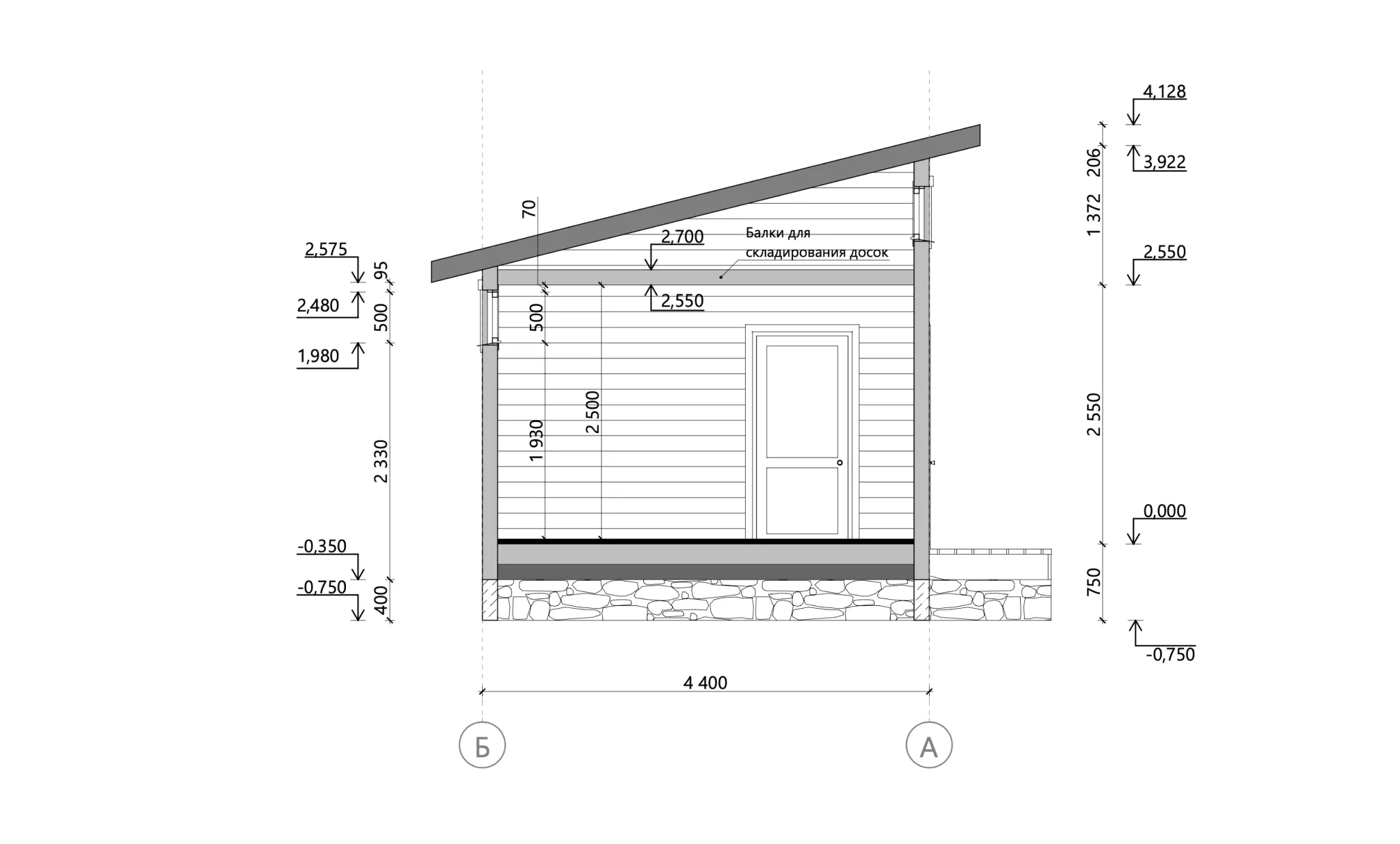

  5. Разрезы
Конструктивный раздел:
  1. План фундамента или свайное поле
  2. Схема устройства ростверка или подкладочной доски
  3. Схемы сборки перекрытий
  4. Схемы сборки стен
  5. Схемы сборки стропильной системы
  6. Спецификация пиломатериала
Видео о составе проекта
